Rockchip RK3576 Andre generasjons 8NM AIT-plattform med høy ytelse er en høy ytelse, Low-Power SOC (System-on-Chip) prosessor som er egnet for en rekke applikasjonsscenarier som ARM-baserte PC-er, Edge-dataenheter og personlige mobile internettenheter. Den bruker en åtte-kjerne CPU basert på ARM-arkitekturen, integrerer en uavhengig 6TOPS (TERA-operasjoner per sekund) NPU (Neural Network Quad Processing Unit), integrerer flere databehandlingskjerner som GPU, MCU, VPU, og har et rikt perifert grensesnitt for å oppfylle de komplekse scenekravene. I tillegg støtter RK3576 også UFS (Universal Flash Storage) -lagring, og gir effektiv datalagring og lesefunksjoner.
ThinkCore Technology dedikert til ARM innebygd utvikling, har for tiden utviklet RK3576 Core Board og støtter tilpasning og masseproduksjon

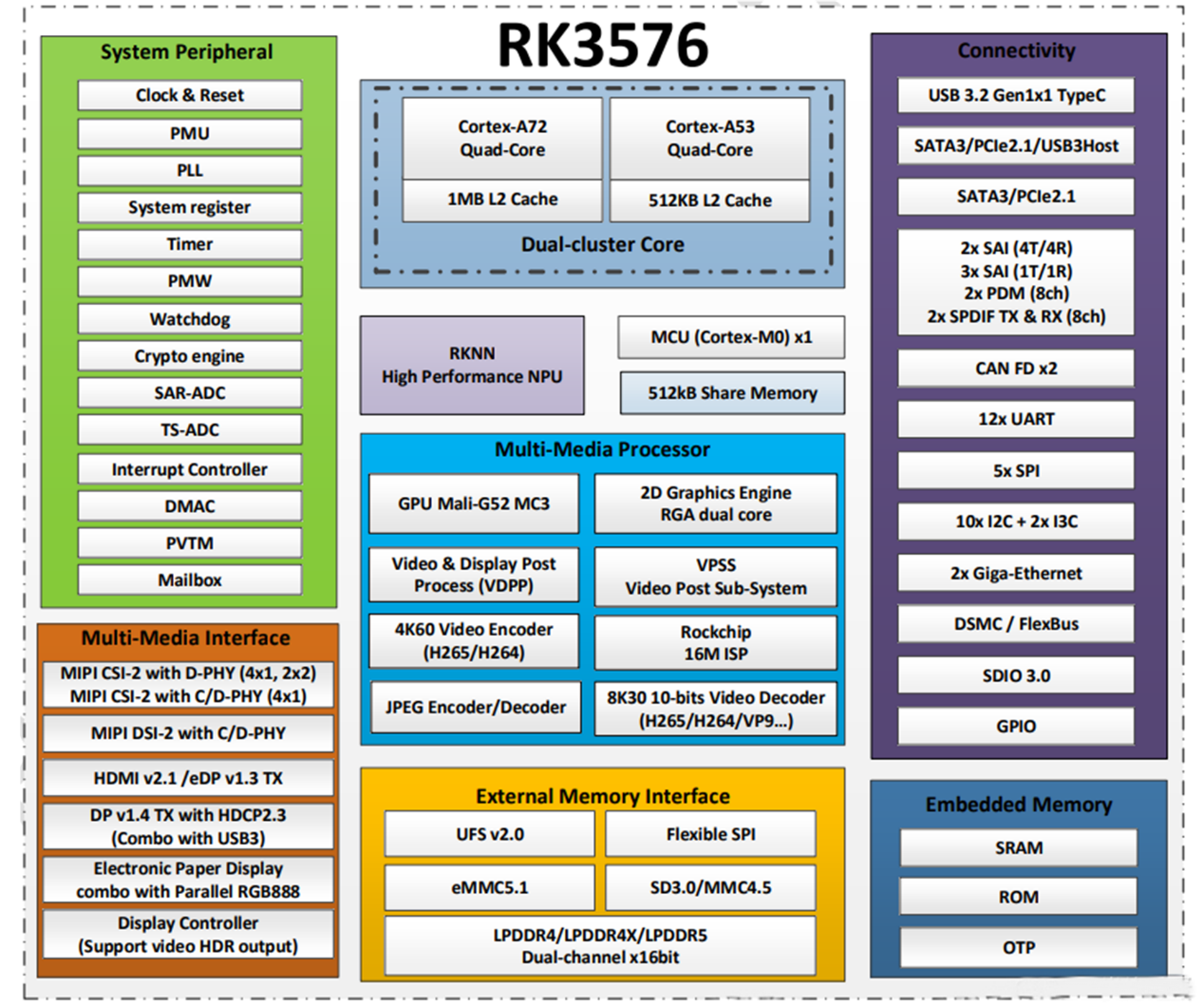

2. 2. RK3576 Spesifikasjonsanalyse
CPU:
Octa-core armprosessor med 4 cortex-a72 kjerner (2,2 GHz) og 4 cortex-a53 kjerner (1,8 GHz)
Brukerorientert arm Cortex-M0 MCU på 400MHz
GPU:
Arm Mali-G52 MC3 @ 1GHz
Støtter OpenGL ES 1.1, 2.0 og 3.2
Støtt Volcano 1.1
Støtter OpenCL 2.0 Full profil
Støtter AFBC (Arm Frame Buffer Compression)
Ddr:
Dual 32-bit LPDDR4/LPDDR4X/LPDDR5
VPU:
8kp30 H.265, AV1, VP9, AVS2 Video dekoder
4KP120 H.265, AV1, VP9, AVS2 Video dekoder
4KP60 H.265, H.264, AV1, VP9, AVS2 Video dekoder
4KP60 H.264/H.265 Videokoder
4KP60 MPEG -koder og dekoder

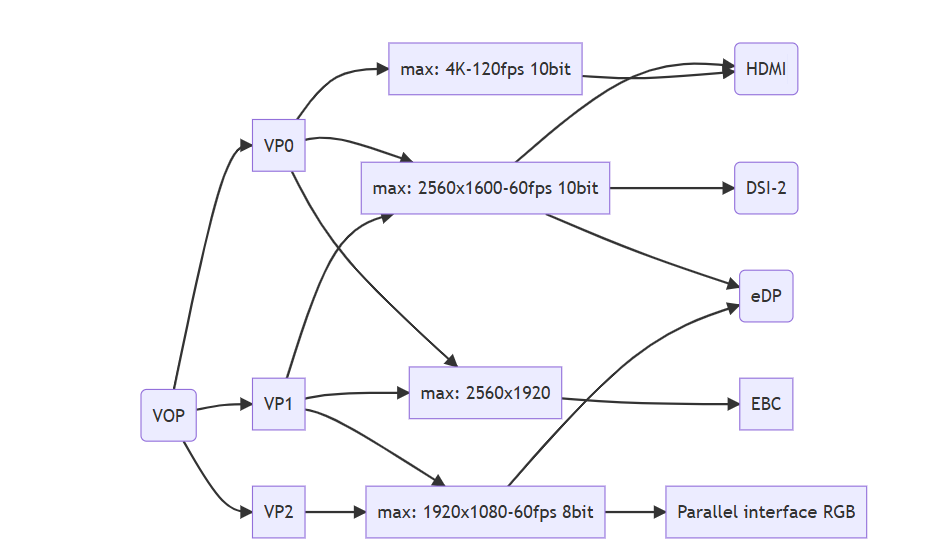

GTC:
HDMI 2.1 4KP120 /EDP 1.3 COMBO TX @ 4KP60 COMBO TX
MIPI DSI-2 TX @ 4K60
DisplayPort 1.4 Tx @ 4k120
EPD (elektronisk papirskjerm) TX @ 2560x1920
Parallelt grensesnitt (RGB888) TX @ 1080p60
1. Støtt trippelskjermdisplay 2,5k+2k+2K
2.
Npu:
Int8 datakraft er 6 topp
Støtte doble kjerner, doble kjerner kan samarbeide eller uavhengig
Støtte INT4, INT8, INT16, FP16, BF16 og TF32 databehandling med 1 MB intern SRAM
Støtt multioppgave, Multi-Scenario Parallel Q-prosesseringsstøtte Deep Learning Framework: TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, etc.
RGA (2D grafikkmotor):
Rockchip RGA V2.5 Motor, Dual Core Maksimal oppløsning: Kildebilde 8192x8192, målbilde 4096x4096 Supportblokkoverføring og gjennomsiktighetsmodus Fargefylling, inkludert gradientfylling og mønsterfylling
Støtt alfa-blanding, inkludert global alfa, per-piksel alfa og gradient
Støtt ethvert ikke-heltallskaleringsforhold fra 1/16 til 16
Støtte 0, 90, 180, 270
Videoinngang
16M Pixel ISP med HDR (opptil 120dB)
Støtter 3 MIPI CSI-2-grensesnitt
1 MIPI CSI-2 med D-PHY (4x1, 2x2)
1 MIPI CS1-2 med C/D-PHY (4x1)
To 4-felts D-Phy V1.2-grensesnitt
Hvert grensesnitt kan konfigureres som en 2x2 datakanalport
En 4-felts (eller 3-data triplett) C/D-phy
D-Phy er v2.0, med en kanalhastighet på 4,5 Gbps
C-PHY er v1.1, med en tripletthastighet på 2,5 gsps
Hver port støtter 4 virtuelle kanaler
DVP -grensesnitt
En DVP 8/10/12
16-bit
8/10/12/16 biter, opptil 150MHz I/O-frekvensstøtte Bt.601/Bt.656 og Bt.1120 VI-grensesnitt Support Konfigurasjon av Pixel Clock, Horisontal Sync og Vertical Sync Polarity-støtte Bt.656/Bt.1120
Lagring
UFS 2.1 med HS-G3 (12 Gbps)
FSPI (åtte kanaler)
EMMC 5.1
SDMMC 3.0
Kamera hvis
2 MIPI CSI-2 with D-PHY (can be composed of 4x1 or 2x2)
1 MIPI CSI-2 med C/D-PHY (4x1)
1x 8110112116-bit DVP
Bildekvalitet-Deinterlacing, Denoising, Scaling, Management Engine, Sharpness, Edge Smoothing, DCI-Hist, 3D-Lut, ACM, HDR
Lyd
I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8CH PDM, 2x S/PDIFASRC (2x 2ch + 2x 4ch)
Nettverk
2x RGMI -grensesnitt, dvs. dual gigabit Ethernet
. USB
1x USB 3.2 Gen 1, støtter Type-C ALT-modus med DisplayPort
. PCLE
1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 Multiplekset port
1 PCLE 2.1/SATA 3.1 Multiplekset port
Annet 1/0
Kan FD, I2C, SPI, UART, GPIO
Security (Arm Trustzone Security Extension)
Arm TrustZone Security Extension
Sikker oppstigning/nøkkelstige/OTP
Crypto Engine (RSA, ECC, Hash, Des, AES, SHA, SM)
Pakke:16x17mm, 0,65 tonehøyde, FCCSP -pakke
