RK3588 Board SBC Computer

Dette er et styre for å styre strukturen RK3588 Board SBC Computer, enkel å bruke og utvikle. Med åpen kildekode og gratis SDK brukes styret enkelt.

 Rockchip RK3588 brukes som hovedbrikke, med 8nm Advanced Process-teknologi, kan hovedfrekvensen nå opp til 2,4 GHz, integrert firekjerne 64-biters cortex-A76 og Quad-core 64-biters cortex-A55, totalt åtte-core prosessorer og ARM Mali-G610 MC4 GPU, supporting av åtte-core prosessorer og ARM Mali-G610 MC4-Bilder-ACTOS-behandling, Supporting. Evner, støtte for flere kamerainngang og støtte for flere skjermer.

 8 Innebygd uavhengig NPU-datakraft kan nå 6TOPS, noe som muliggjør forskjellige AI-scenarier.

 Gi en rekke minne- og lagringskombinasjoner å velge mellom, balansert maskinvarekonfigurasjon ombord og et bredt spekter av applikasjoner.

 Høy integrasjon, med rike ekspansjonsgrensesnitt, med doble gigabit nettverksporter, USB, M.2, PCLE3.0x4, 5minipcle, HDMI, MIPI -skjermgrensesnitt og MIPI -kamera -grensesnitt, lydgrensesnitt, infrarødt mottak, TF -kort og andre perifere.

 Støtter offisielt mainstream Andriod 13, Debain, Ubuntu operativsystembilder, og kan brukes på en rekke forskjellige applikasjonsmiljøer.

 Helt åpen kildekode, som gir offisielle opplæringsprogrammer, komplette SDK -driverutviklingssett, designskjemaer og andre ressurser, du kan enkelt komme i gang uten blinde flekker.

Produktfunksjoner

 Klar til bruk, støtter flere operativsystemer

 Innebygd uavhengig NPU, datakraft kan nå 6TOPS

Vedtar tre-core arkitektur, støtter int4/int8/int16/fp16/bf16/tf32, styrker forskjellige AI-scenarier

 Enkelt kode og avkode 8k video

Støtter opptil 8k@60 rammer H.265/H.264/AV1/VP9/AVS2 Video Decoding og 8K@30 Frames H.264/H.265 Videokoding

 Multi-screen-skjerm, HD-portabilitet

Støtter flere skjermbilder, støtter opptil 8k@60 bilder + 4k@60 rammer + 2k@60 rammer (tre-skjermen skjerm) eller 4K@60 rammer + 4k@60 rammer + 4k@60 rammer + 2k@60 rammer (fire-skjermen skjerm)

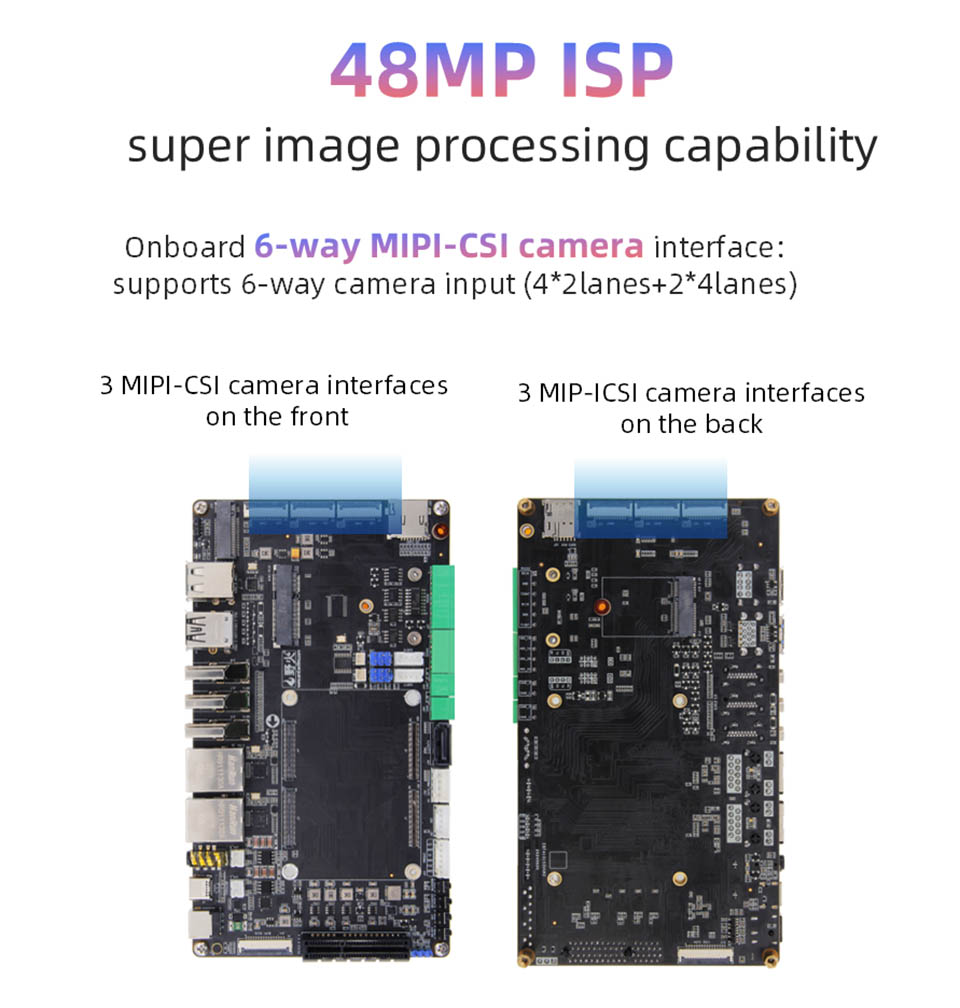

 48MPISP, Super Image Processing Capability

 Ombord 6-veis mipicsi-kamera-grensesnitt,

Støtter 6-veis kamerainngang (4*2lanes+2*4lanes), og oppfyller behovene til forskjellige enheter

Produktparametere

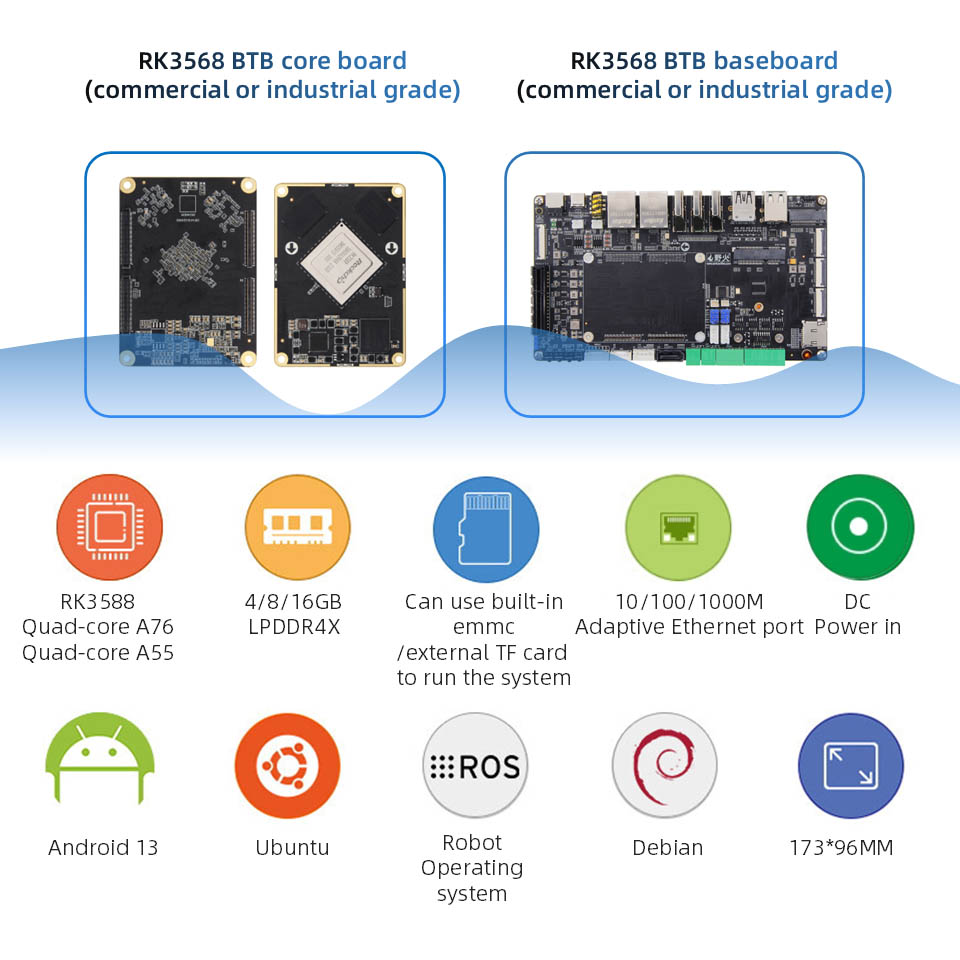

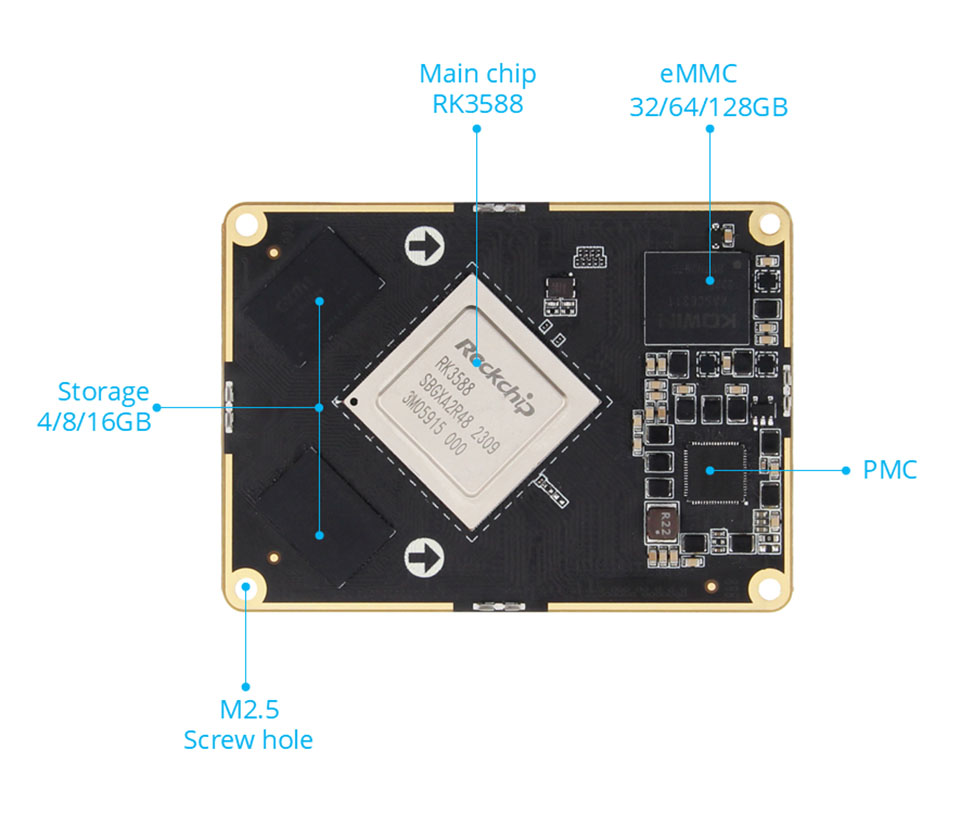

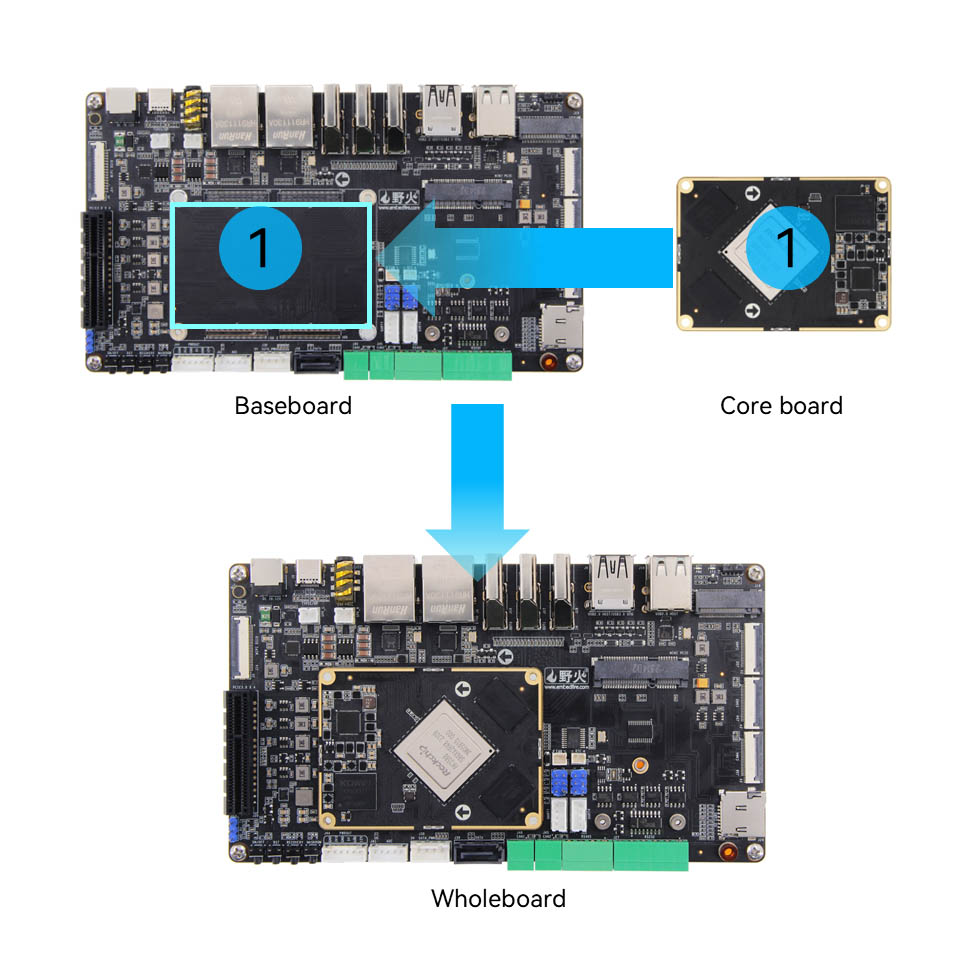

RK3588 Core Board Parameters

 Kontakt: Mannkontakt: DF40C-100DP-0.4V (51) Kvinnelig kontakt: DF40C-100DS-0.4V (51)

 Hovedbrikke: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6Tops Computing Power) BTB fører til 400 pinner, 0,5 mm avstand, fører til alle I0

 Minne: 4/8/16 GB, LPDDR4/4x

 Lagring: 32/64/128 GB.EMMC

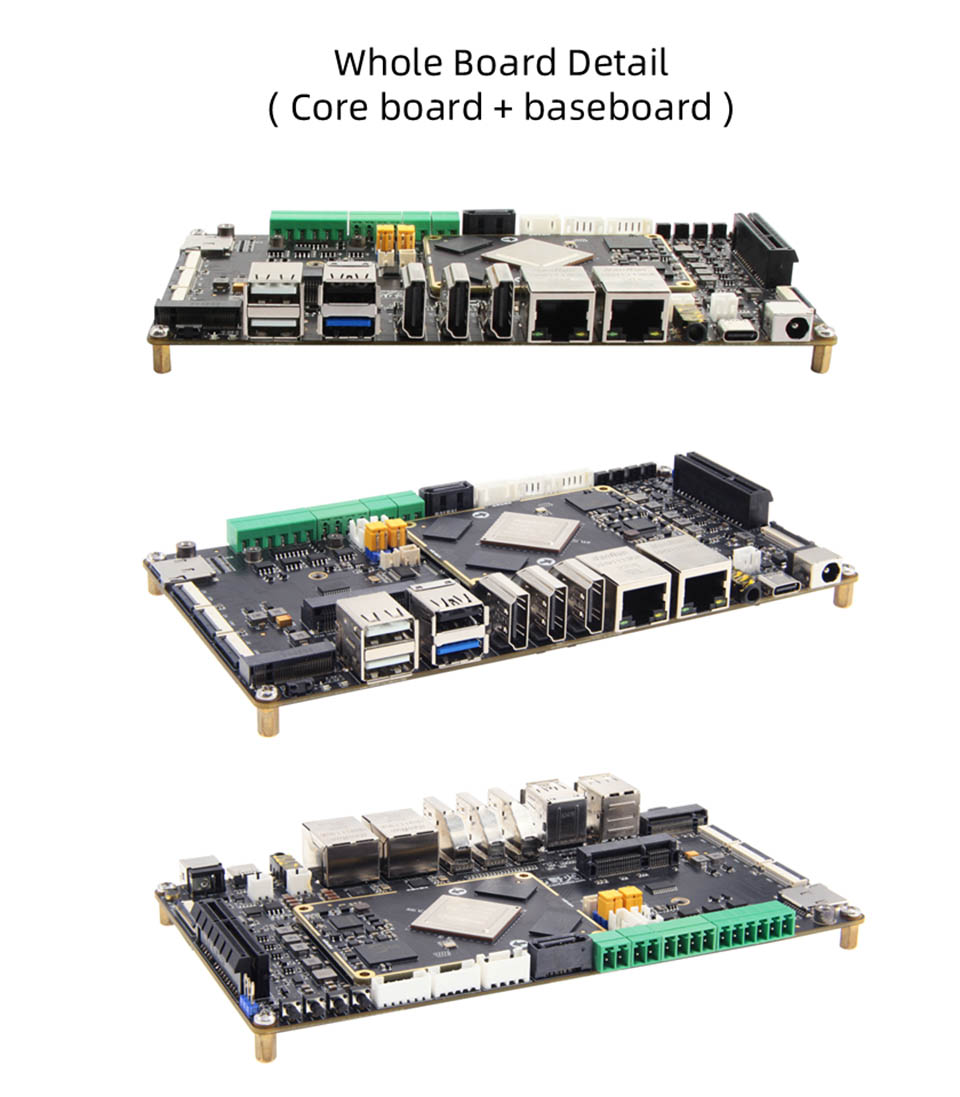

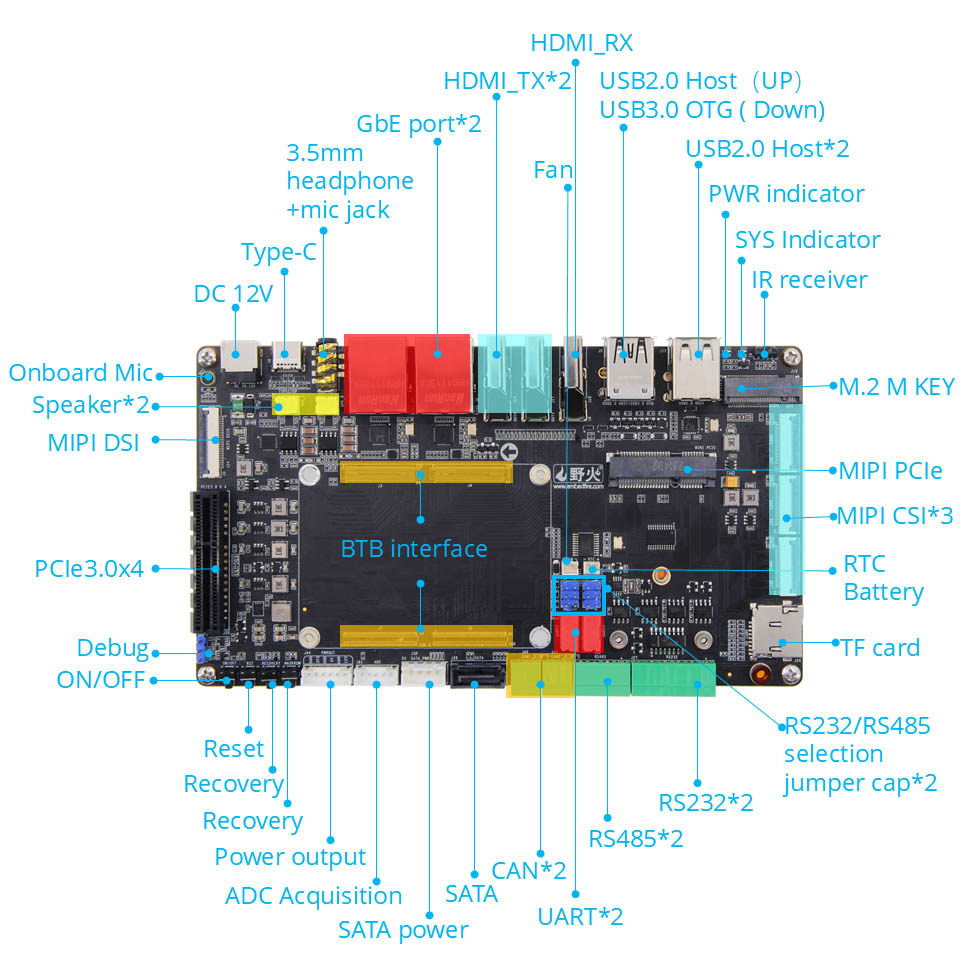

RK3588 Baseboard -parametere

 Kobling: Mann: DF40C-100DP-0.4V (51) Kvinne: DF40C-100DS-0.4V (51)

 Strømgrensesnitt: 12V@2A DC -inngang, DC -grensesnitt*1; Strømutgangsgrensesnitt*1

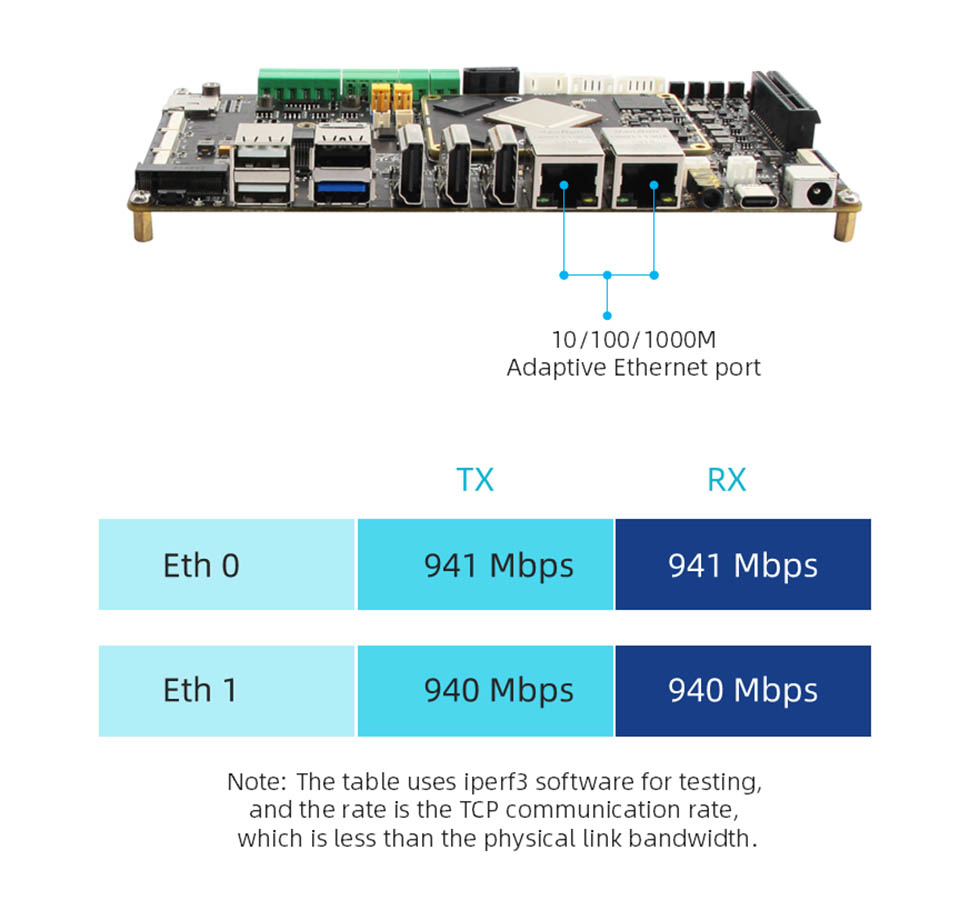

 Ethernet: Gigabit Network Port*2, Support 10/100/1000 Mbps Dataoverføringshastighet

 HDMI: HDMI12.0 inngang*1, opptil 3840x2160@60fps; HDMI2.1 -utgang*2, støtter flere skjermer med andre skjermer, maksimal oppløsning 7680x4320@60Hz (8K oppløsning)

 MIPI-DSI: MIPI-skjermgrensesnittet*2 (foran*1, baksiden*1), kan kobles til Wildfire MIPI-skjerm, støtter flere skjermer med andre skjermer; enkelt MIPI -modus Maksimal oppløsning 1920*1080@60Hz

 MIPI-CSI: MIPI Camera Interface*6 (foran*3, baksiden*3), kan kobles til Wildfire Mipi-kamera

 USB2.0: USB-hostType-A-grensesnitt*3

 USB3.0: USB-OTGTYPE-A-grensesnitt*1; Type-C-grensesnitt*1, kan brukes til firmwareforbrenning, støtter DP1.4-protokoll

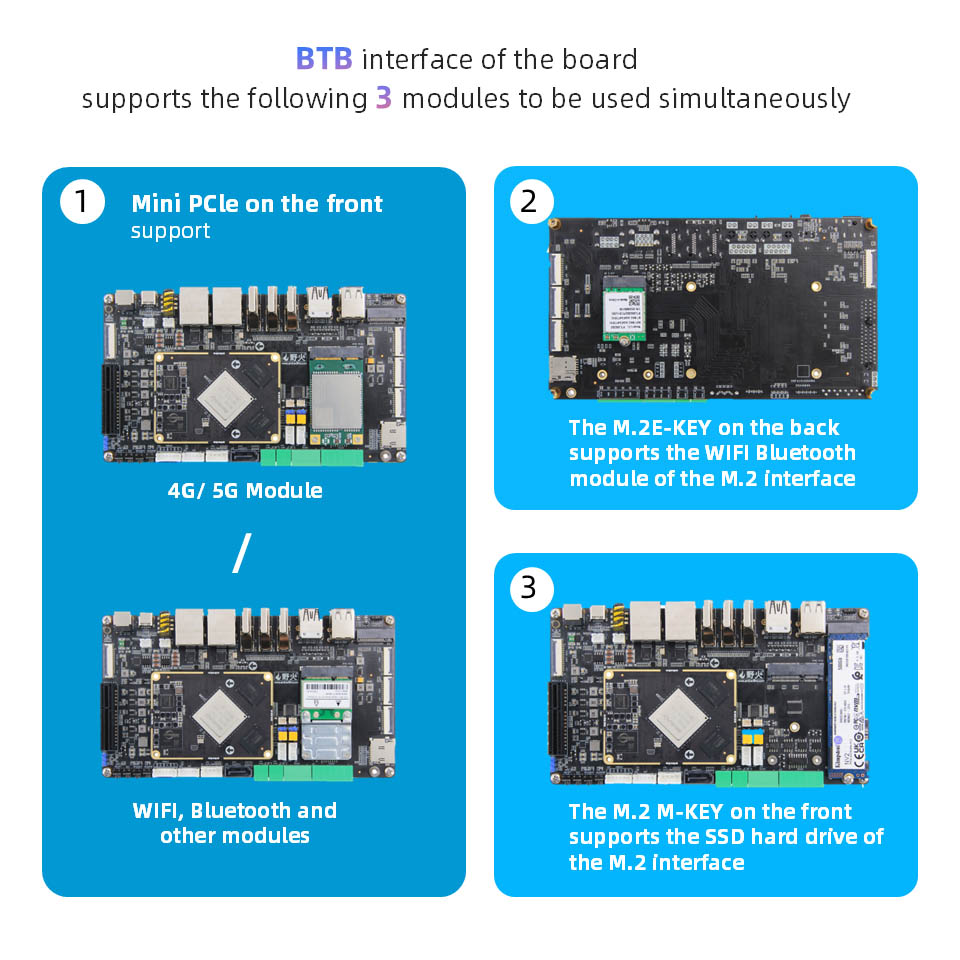

 PCLE-grensesnitt: Mini-PCLE-grensesnitt*1, kan brukes med full høyde eller halvhøyde WiFi-nettverkskort, 4G-modul eller annen mini-PCLE-grensesnittmodul: PCLE3.0x4 grensesnitt*1

 M.2-grensesnitt: M.2Key-grensesnitt*1, støtter M.2 E-Key trådløst nettverkskortmodul; M.2 M nøkkelgrensesnitt*1, støtter M.2 M-Key PCLE3.0*4LANES SPECIFIKASJON 2280 harddisk

 TF -kortholder: Micro SD (TF) kortholder*1, støtter TF -kortstartssystem, opptil 512 GB

 SIM -kortholder: SIM -kortholder*1, SIM -kortfunksjon må brukes med 4G -modul

 SATA -grensesnitt: Standard SATA -grensesnitt*1; SATA Power Interface*1, støtter 12V -utgang

 Kan: kan*2

 ADC: ADC anskaffelsesgrensesnitt*1

 Feilsøkingsserieport:

 Feilsøkeseriell port*1 (UART2), standardparameter 1500000-8-N-1; UART Serial Port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Selection Jumper Interface*2

 Audio: Ombord mic mikrofon*1; SPK-høyttalergrensesnitt*2, kan koble til 3W krafthøyttalerhodetelefonutgang + mikrofoninngang 2-i-1-grensesnitt*1

 Knapp: av/på -knapp*1; Maskrom -knappen*1; Gjenopprettingsknapp*1; Tilbakestill -knappen*

 LED: Strømindikator*1; Systemindikator*1

 Infrarød mottaker: Støtte infrarød fjernkontrollfunksjon

 RTC: RTC stikkontakt*1

 Vifte grensesnitt: Støtteinstallasjon av 5V eller 12V viftekjøling
