RK3588 styret-til-bord utviklingstavle tar sikte på å muliggjøre fleksible kombinasjoner mellom kjernestyret og funksjonelle underbord (Carrier Board) ved å ta i bruk en modulær design og bruke standardiserte grensesnitt (f.eks. PCIE, MXM, høyhastighets-tavle-til-bord-kontakter)
Sammenlignet med Integrated Board eller Single Board Computer, deler Board -to -Board hovedkort følgende kjernefordeler:
| Fordel | B2B utviklingstavler | Tradisjonelle MCU -brett |
| Utvidbarhet | Modulær, hot-swappable | Faste periferiutstyr, jumperledninger |
| Signalkvalitet | Støtter signaler på GHz-nivå | Begrenset til lavhastighets GPIO/UART |
| Utviklingshastighet | Gjenbruk av validerte moduler | Krever full maskinvare redesign |
| Bruk saker | Complex Systems (AI/Industrial) | Enkel kontroll (sensorlogging) |
● Kraftig SOC: Rockchip RK3588 (8-core Cortex-A76/A55, 6Tops NPU)
● Modulær design: Fleksibel B2B -kontakter for tilpasset utvidelse
● Høyhastighetsgrensesnitt: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-display: støtter 8k@60fps + 4k@60fps samtidig utgang
● Industriell klasse: -40 ° C til +85 ° C -drift

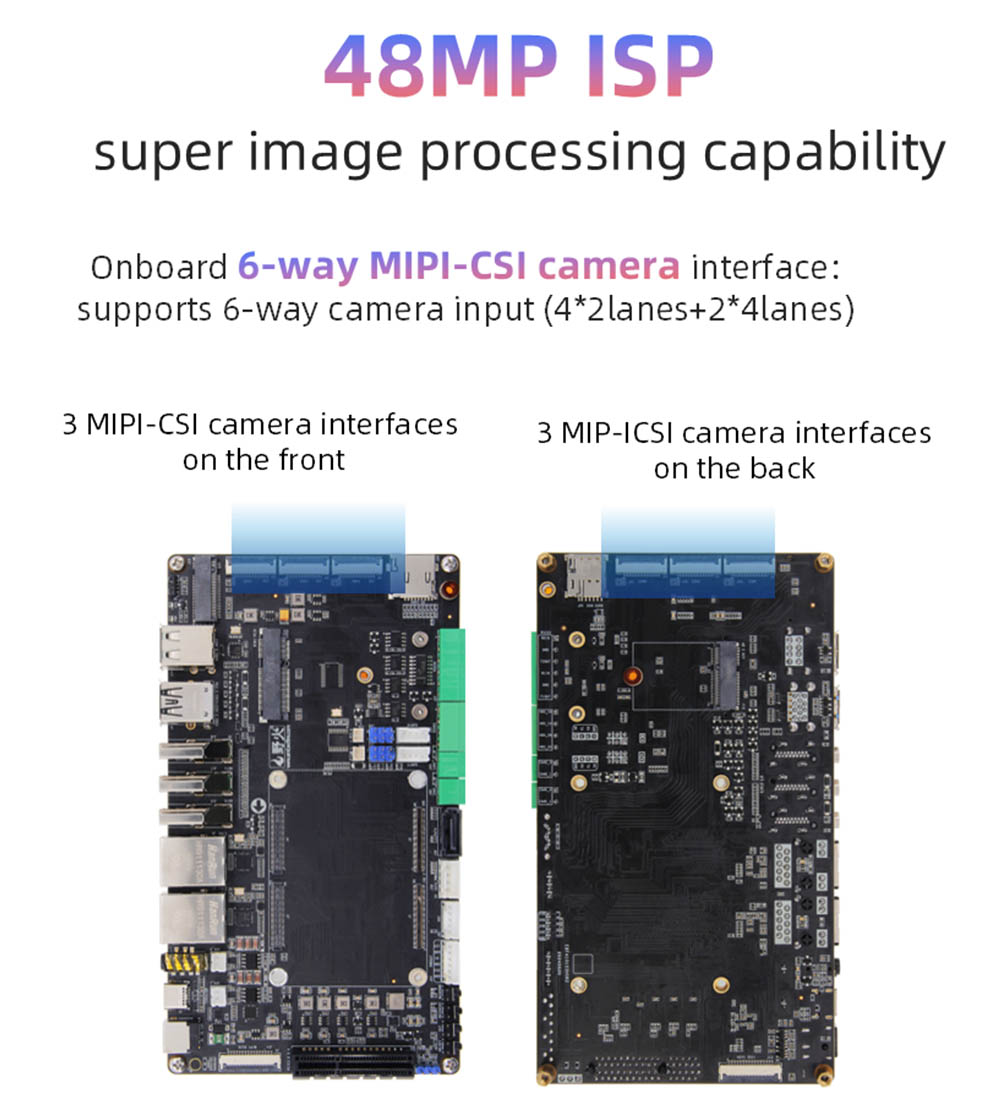

● Rike grensesnitt: Mini PCIe, M.2 M Key, MIPI CSI
● Flerskjerm forskjellig skjerm: Støtter heterogen skjerm på tre skjermer og heterogen skjerm på fire skjermer. Hdmi*2; Mipi dsi*2; Type-C (støtter DP-protokoll)

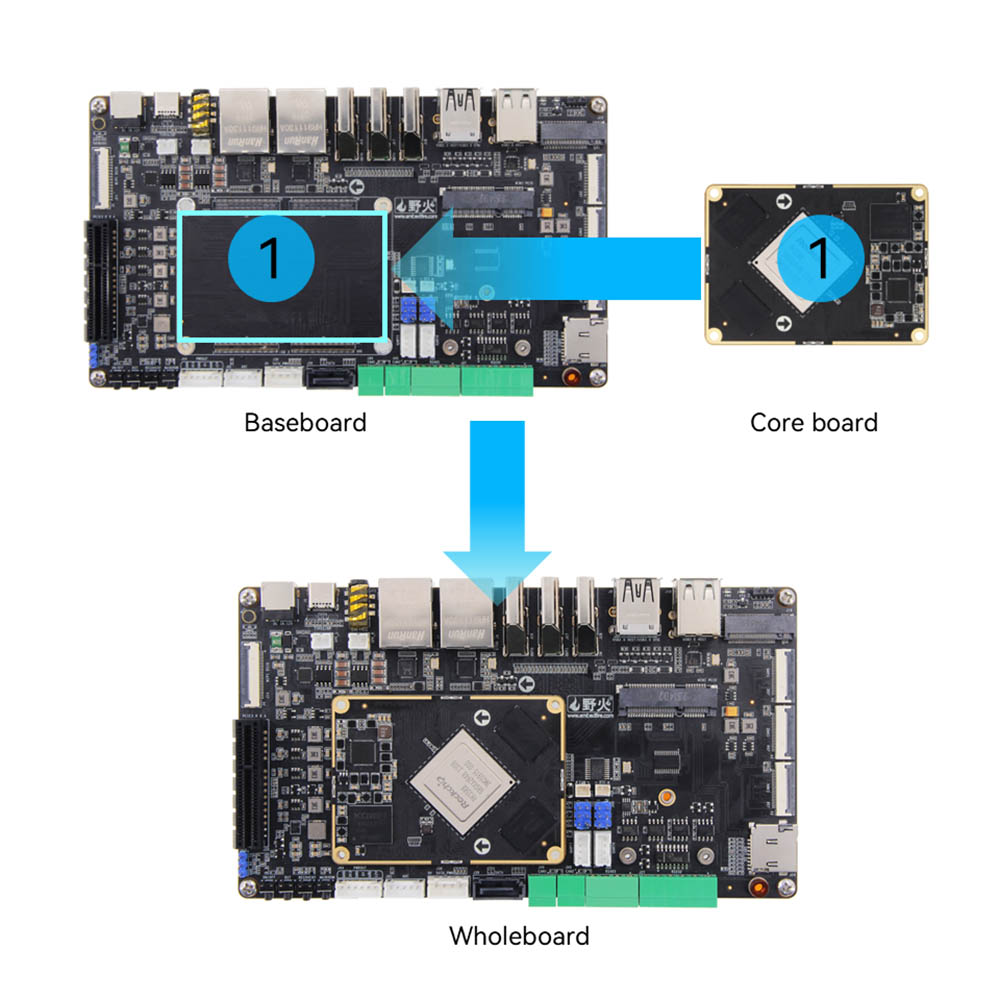

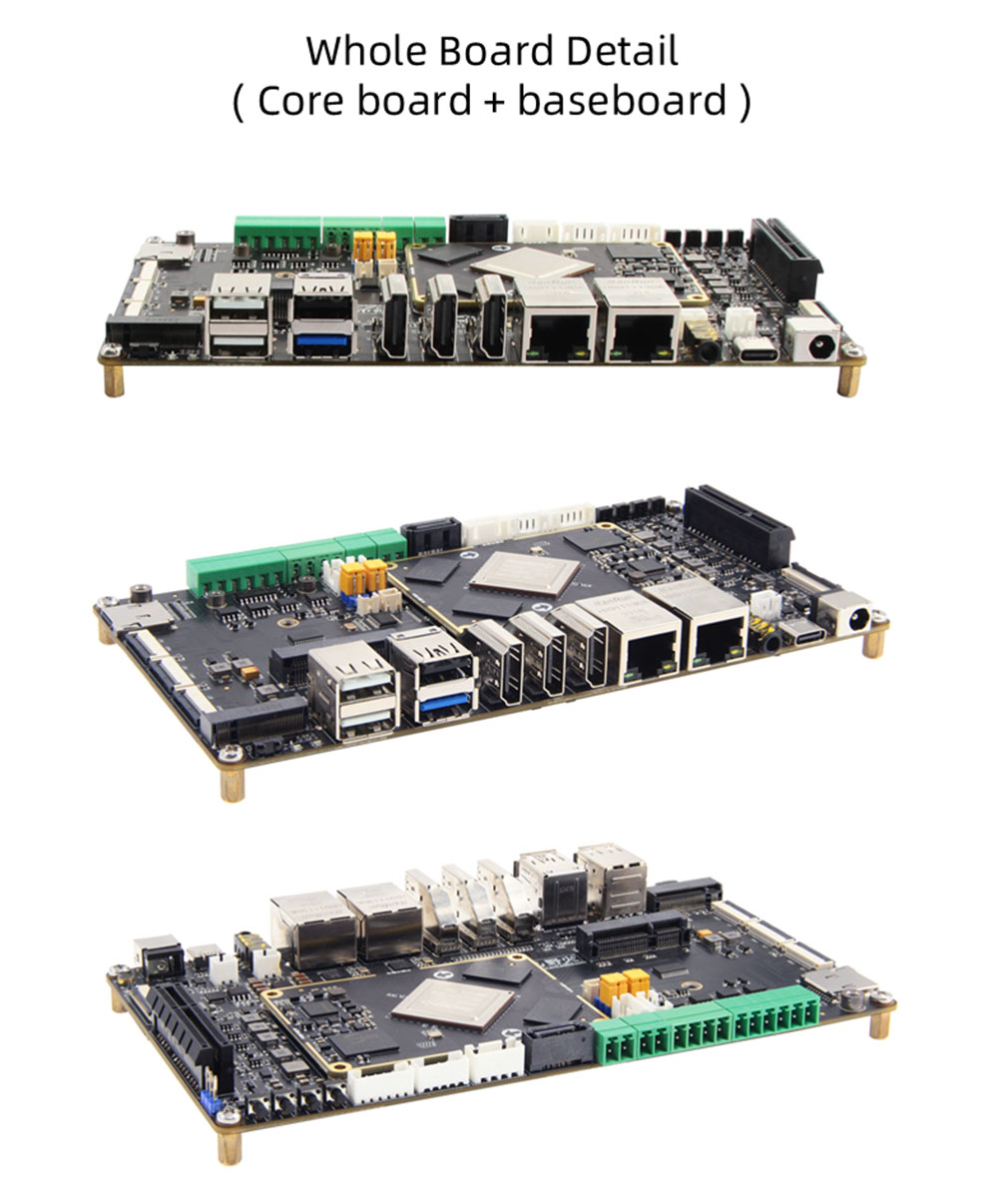

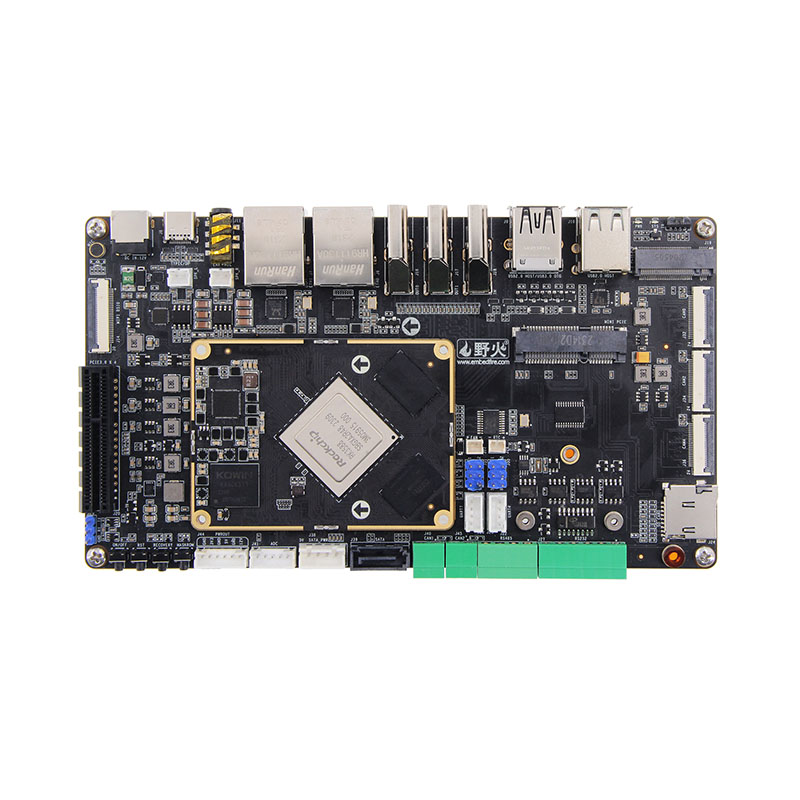

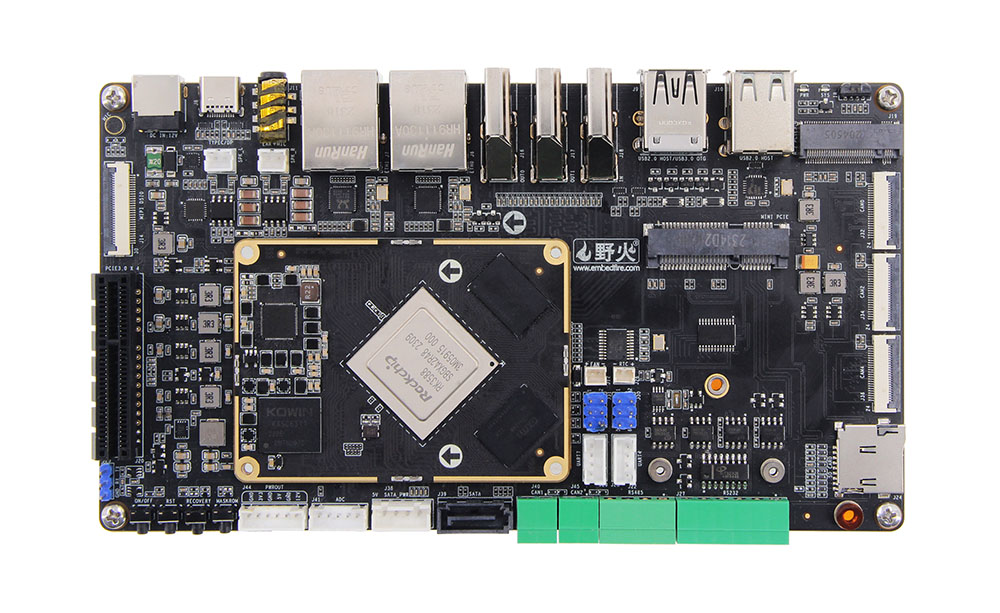

BTB -hovedkortet består av et kjernebrett og et transportør/ baseboard.

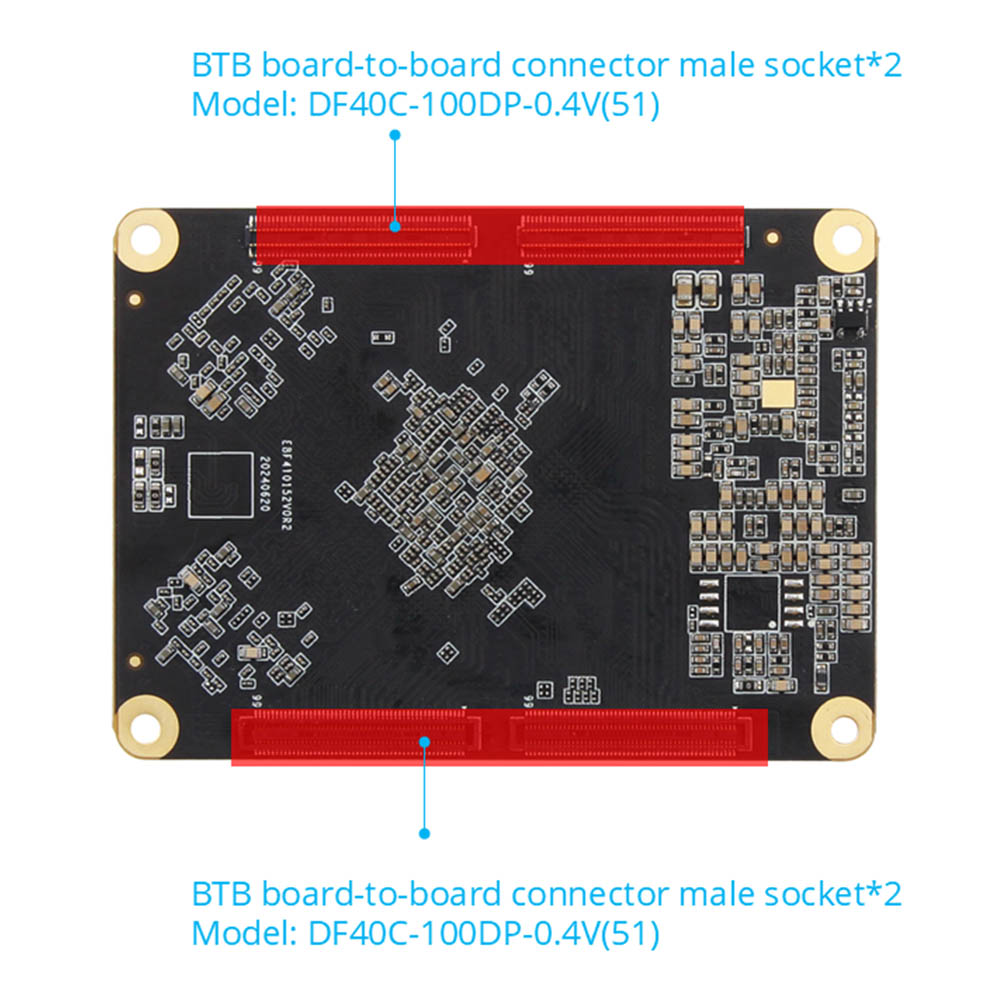

● Kontakt: Mannkontakt: DF40C-100DP-0.4V (51) Kvinnelig kontakt: DF40C-100DS-0.4V (51)
Ekke

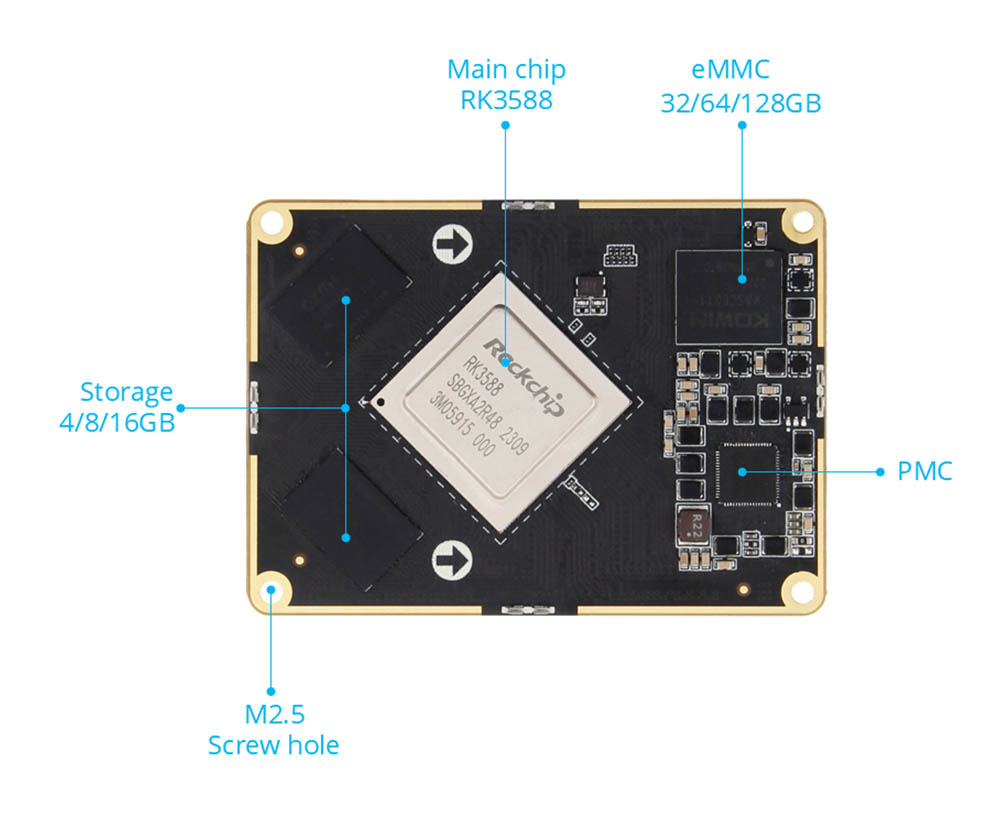

● Minne: 4/8/16 GB, LPDDR4/4x
● Lagring: 32/64/128 GB. EMMC
● Kontakt: Mann: DF40C-100DP-0.4V (51) Kvinne: DF40C-100DS-0.4V (51)
● Strømgrensesnitt: 12V@2A DC -inngang, DC -grensesnitt*1; Strømutgangsgrensesnitt*1

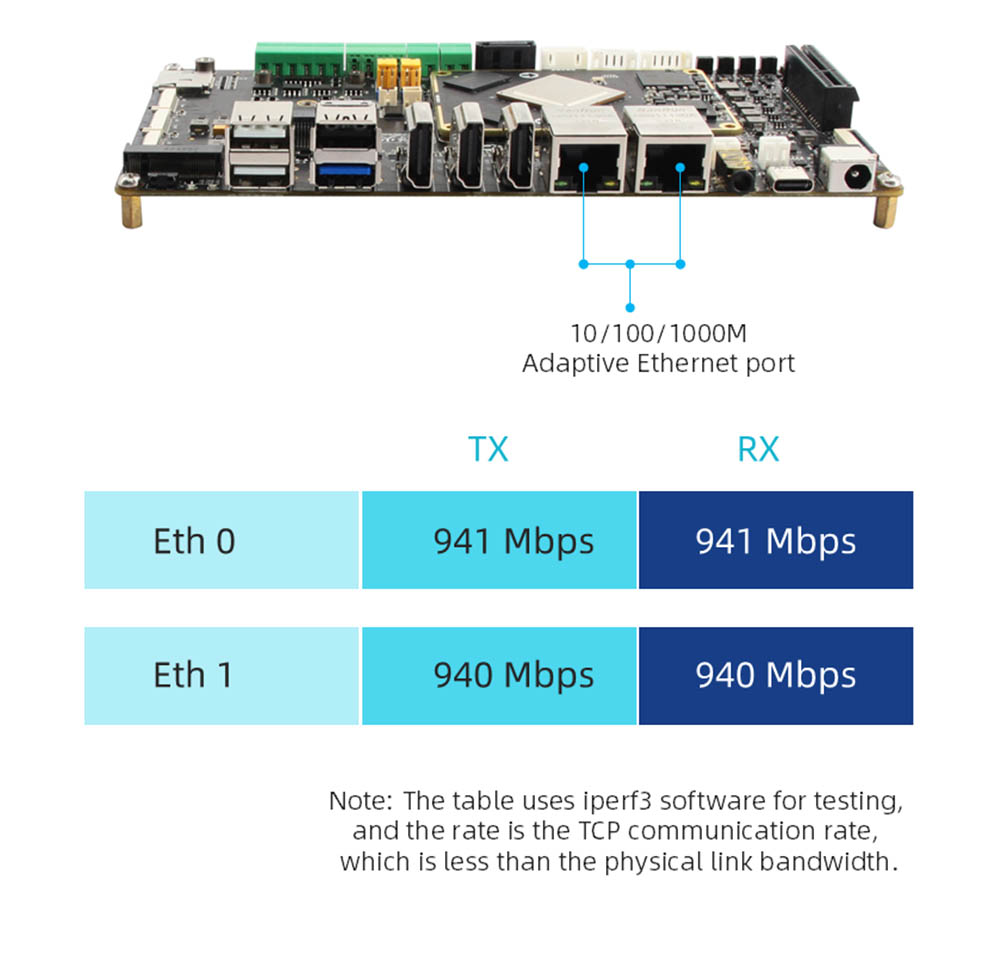

● Ethernet: Gigabit Network Port*2, Support 10/100/1000 Mbps Dataoverføringshastighet
● HDMI: HDMI12.0 inngang*1, opptil 3840x2160@60fps; HDMI2.1 -utgang*2, støtter flere skjermer med andre skjermer, maksimal oppløsning 7680x4320@60Hz (8K oppløsning)
● MIPI-DSI: MIPI-skjermgrensesnittet*2 (front*1, baksiden*1), kan kobles til Wildfire MIPI-skjerm, støtter flere skjermer med andre skjermer; enkelt MIPI -modus Maksimal oppløsning 1920*1080@60Hz
Ekke
● USB2.0: USB-hostType-A-grensesnitt*3
● USB3.0: USB-OTGTYPE-A-grensesnitt*1; Type-C-grensesnitt*1, kan brukes til firmwareforbrenning, støtter DP1.4-protokoll
Ekke

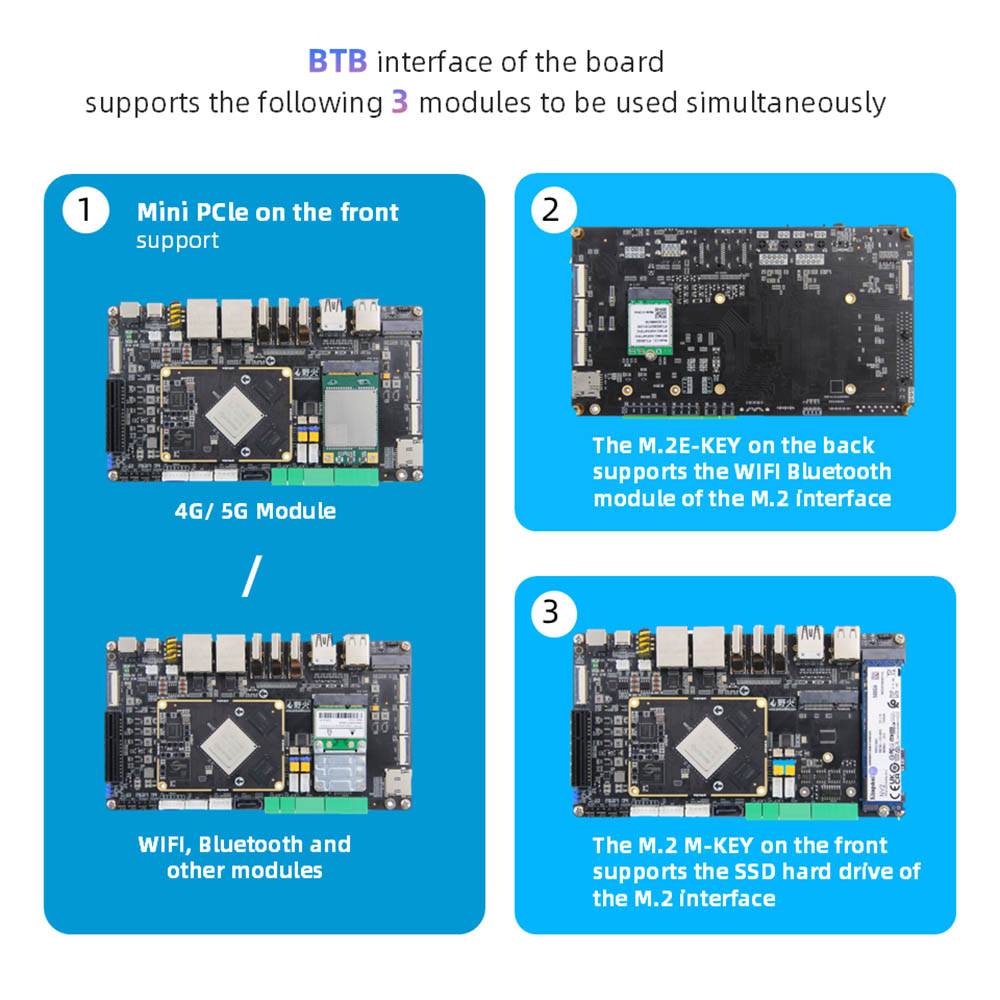

● M.2-grensesnitt: M.2Key-grensesnitt*1, støtter M.2 E-Key Wireless Network Card Module; M.2 M nøkkelgrensesnitt*1, støtter M.2 M-Key PCLE3.0*4LANES SPECIFIKASJON 2280 harddisk
● TF -kortholder: Micro SD (TF) kortholder*1, støtter TF -kortstartssystem, opptil 512 GB
● SIM -kortholder: SIM -kortholder*1, SIM -kortfunksjon må brukes med 4G -modul
● SATA -grensesnitt: Standard SATA -grensesnitt*1; SATA Power Interface*1, støtter 12V -utgang
● Kan: kan*2
● ADC: ADC anskaffelsesgrensesnitt*1
● Feilsøkeserieport:
● Feilsøkeseriell port*1 (UART2), standardparameter 1500000-8-N-1; UART Serial Port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 Selection Jumper Interface*2
● Lyd: Ombord mic mikrofon*1; SPK-høyttalergrensesnitt*2, kan koble til 3W krafthøyttalerhodetelefonutgang + mikrofoninngang 2-i-1-grensesnitt*1
● Knapp: av/på -knapp*1; Maskrom -knappen*1; Gjenopprettingsknapp*1; Tilbakestill -knappen*
● LED: Strømindikator*1; Systemindikator*1
● Infrarød mottaker: Støtte infrarød fjernkontrollfunksjon
● RTC: RTC stikkontakt*1
● Vifte grensesnitt: Støtteinstallasjon av 5V eller 12V viftekjøling
● AI Edge Computing ： Smart Security ， Smart Transportation ， Smart City, Video Analytics.
● Industriell automatisering: PLC -kontroll, maskinvisjon.
● Robotikk: AI-drevet autonom navigasjon.
● applikasjoner i bilen ： Underholdningssystem i bilen, navigasjonssystemet i bilen.
● Digital skilting: 8K Multi-screen Advertising.
● Medisinsk utstyr: Medisinske endoskop, ultralydbildesystemer
