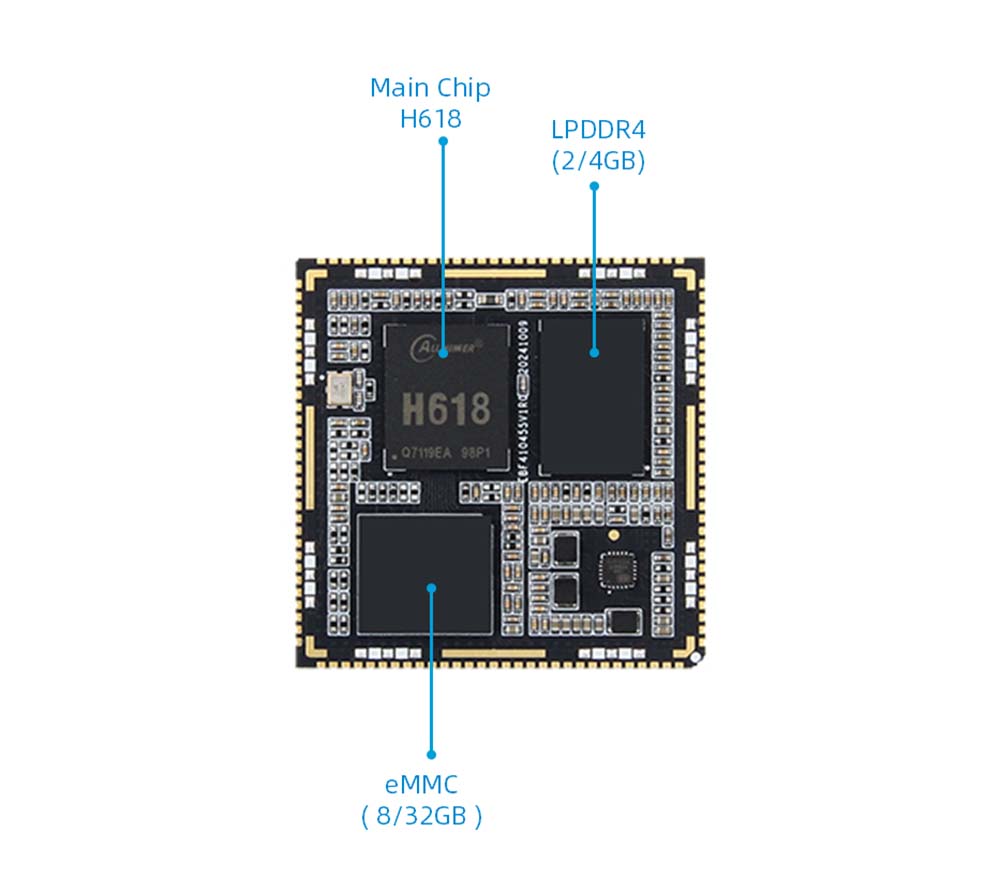

● Dette A1 Stamp Hole Core Board (TP-A1CS) bruker Allwinner H618 som hovedbrikke, 64-biters firekjerne-cortex-A53-prosessor, hovedfrekvens 1,5 GHz, integrert Mali-G31GPU, med rike lyd og videorgrensesnitt.
● Støtter koding og avkoding av flere videoformater, støtter opptil 8K@24fps H.265 avkoding og 4K@25fps H.264 koding, og støtter opptil 4K@60 fps HDMI -skjermutgang.
● Tilbyr to minne- og lagringsalternativer, minne LPDDR4 Valgfri 2 GB/4 GB, lagring EMMC 3 Alternativer 8 GB/32 GB.

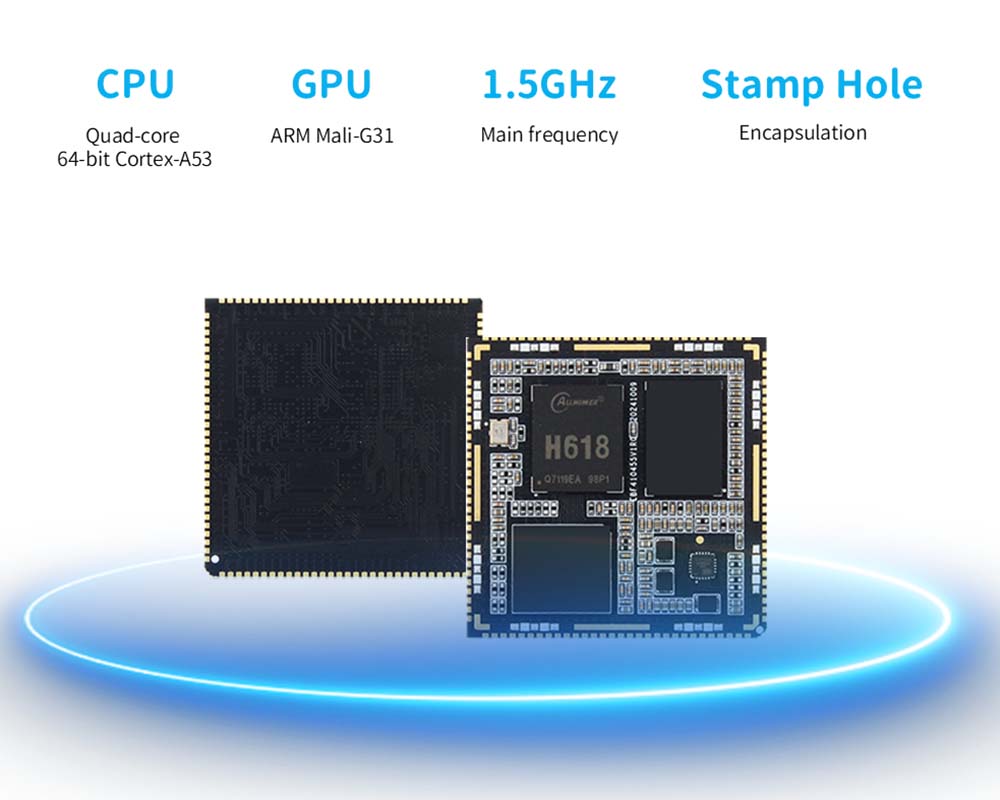

● Vedtak av stempelhullsgrensesnittdesign, er brettet bare 40*40mm i størrelse, liten og utsøkt, med 6 lag med svart nedsenking gull. I tillegg til DDR, EMMC Bus, LRADC, blir I0 fullstendig ledet ut
● Det perifere grensesnittet er rikt, og kjerneplaten fører ut USB OTG/Host, I2CSPI, PWM, I2S, HDMI, UART og andre grensesnitt gjennom stempelhullforbindelse.
● Støtter offisielt mainstream Android TV, Debain, Ubuntu operativsystembilder, og kan brukes på mer enn 6 forskjellige applikasjonsmiljøer.

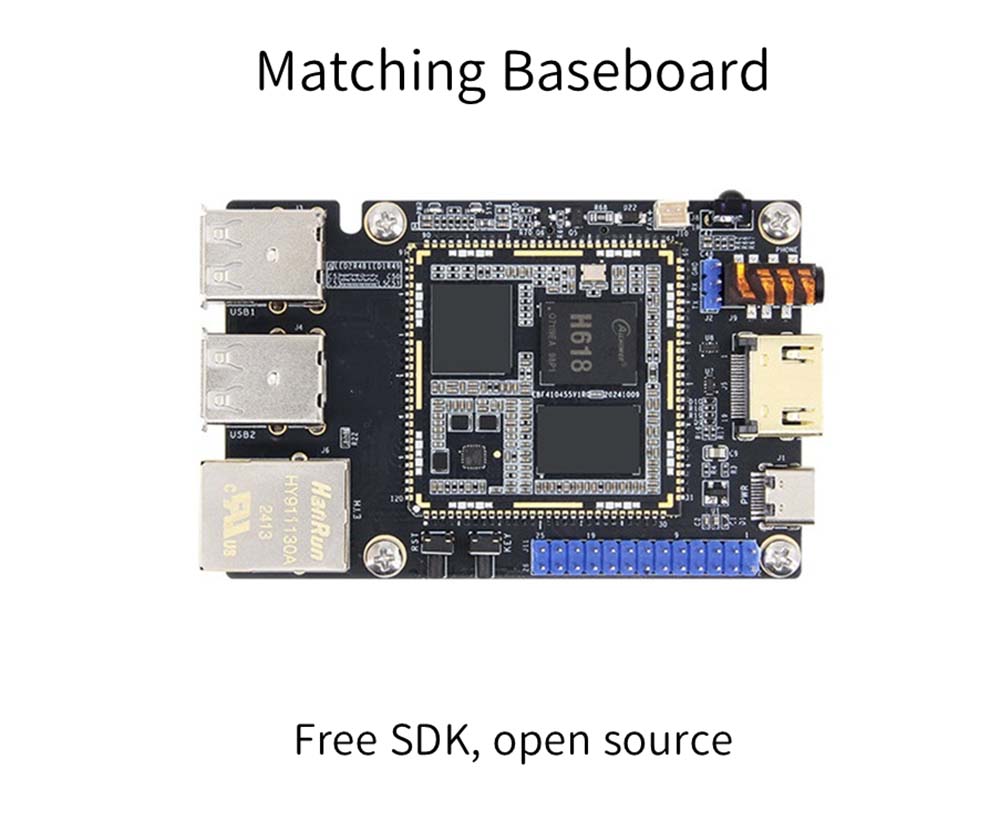

● Det matchende Wildfire Luban Cat A110 Hele Board gir opplæringsprogrammer og SDK -driverutviklingssett, og informasjonen er fullstendig åpen kildekode, noe som er praktisk for brukere å bruke og sekundær utvikling.
● Hovedbrikke: Allwinner H618
● CPU: 4-core 64-bit Cortex-A53
● Copp: Arm Malizo-G31
● Minne: Ombord LPDDR4, 2/4 GB
● Lagring: EMMC, 8/32 GB, støtter EMMC -oppstartssystem
Ekke

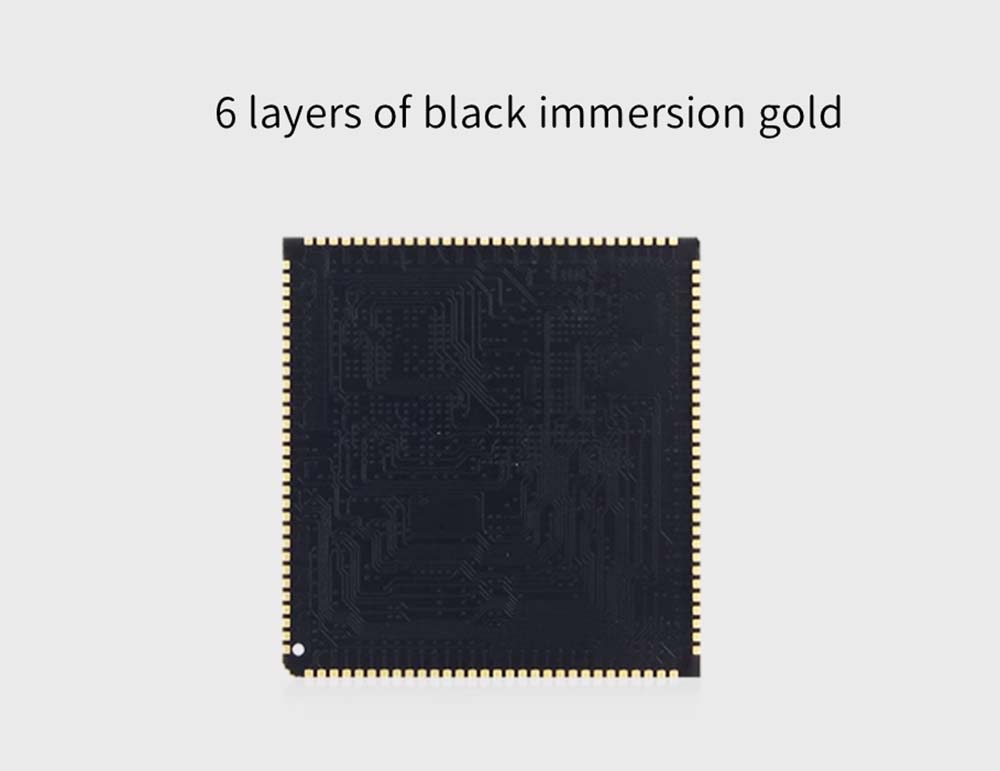

● PCB: 6 lag, fordypningsgulldesign

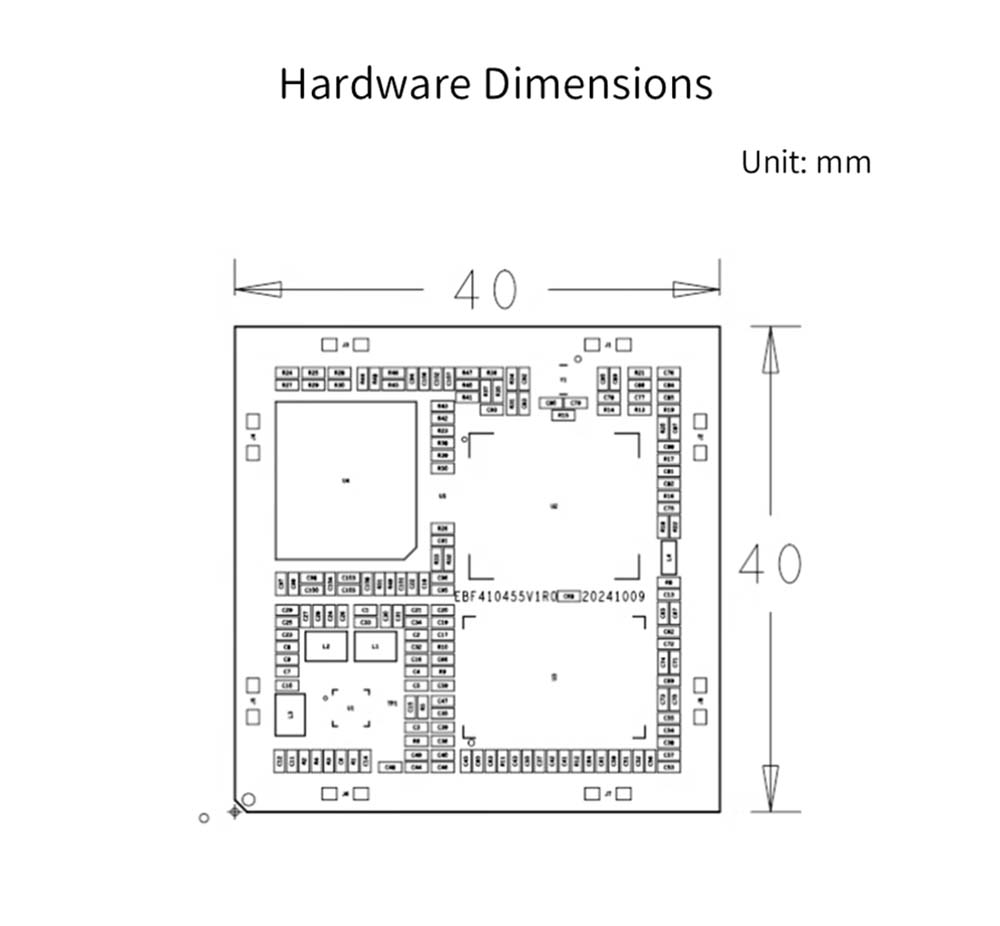

● Størrelse: 40*40mm
● Nettverksport: 1 Gigabit Ethernet
● JTAG: 1
● Lyd: 1, venstre og høyre kanaler
● Seriell port: 6
● 12C: 5
● SPI: 2
● PWM: 4
● 12s: 3
● USB OTG: 1
● USB -vert: 3
● HDMI: 1
● SD: 1

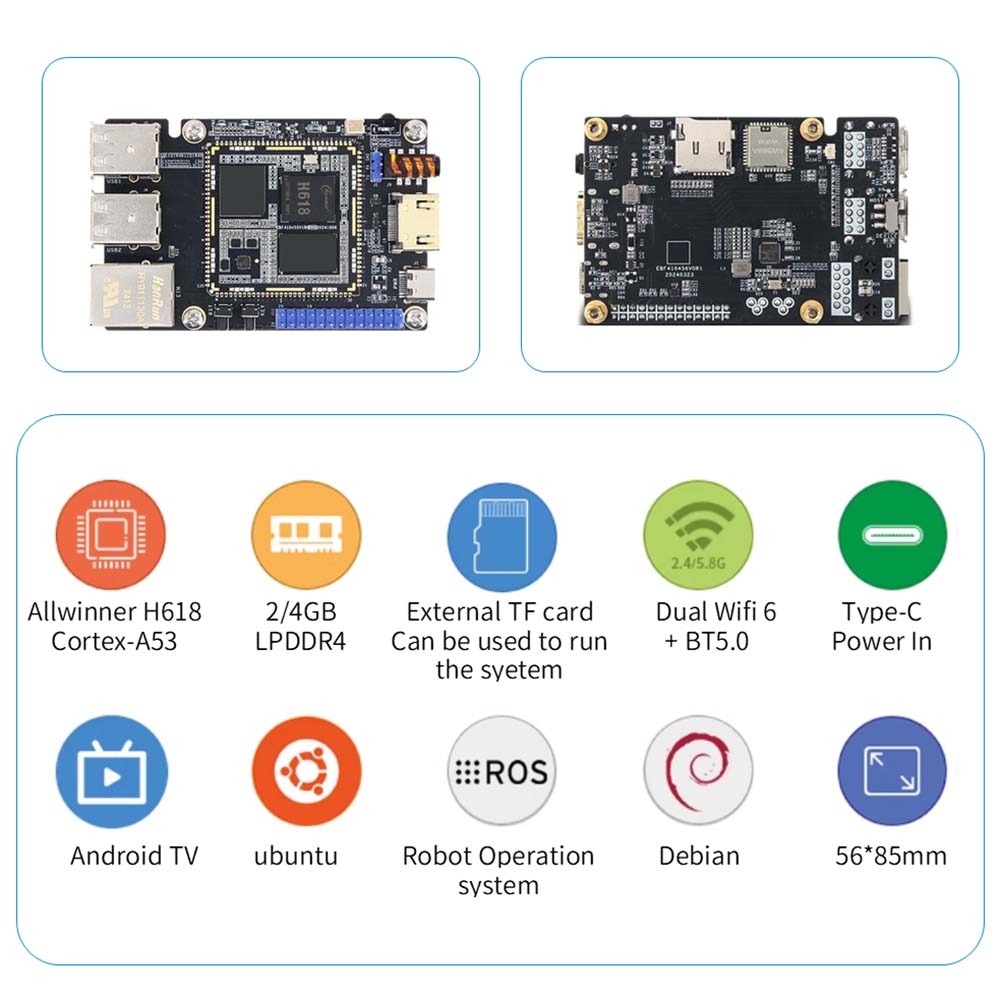

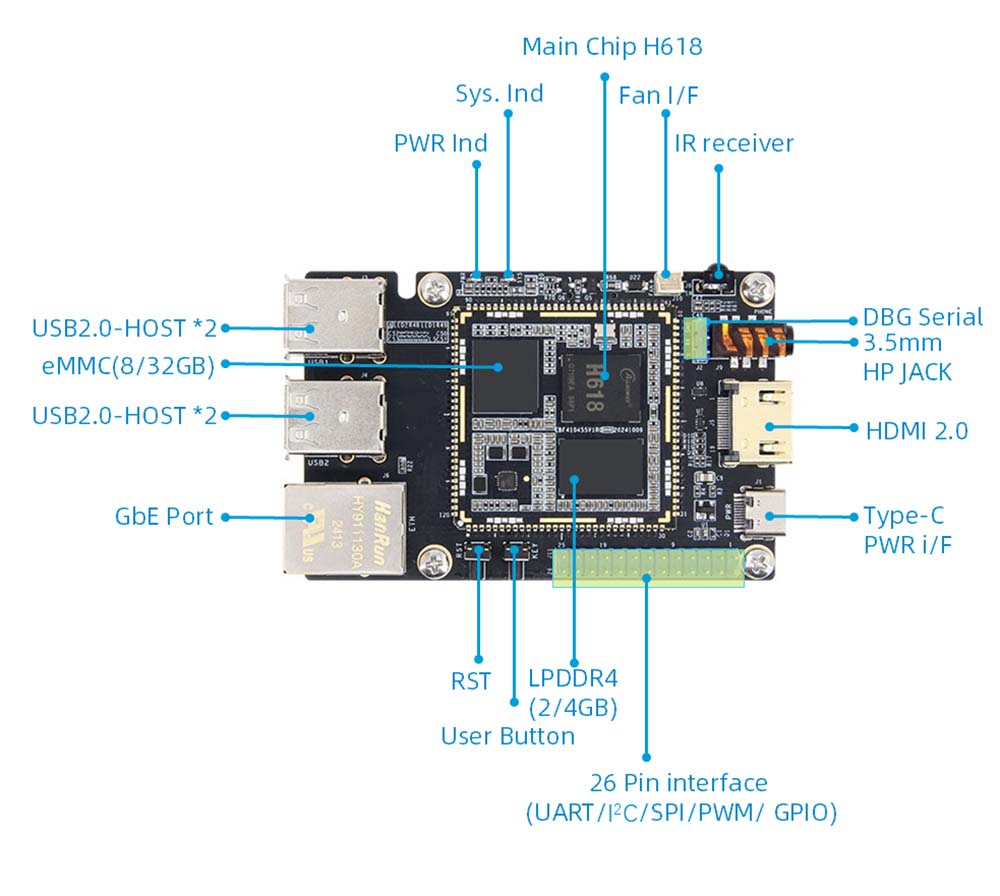

1. CPU: Main Chip: Allwinner H618, 4-core 64-bit Cortex-A53
2. GUU: MM G31 MP2
3. Minne: Ombord LPDDR4, 2/4 GB
4. Lagring: EMMC, 8/32 GB, støtter EMMC -oppstartssystem
5. Strømgrensesnitt: 5V@3A DC-inngang, Type-C-grensesnitt, kan også brukes til å brenne bilder
6. Y Ethernet: 10/100/1000m Adaptive Ethernet Port
7. USB2.0: USB-vertstype-A-grensesnitt*4
8. USB-OTG-valgbryter: Vert når du blir byttet til type-A, enhet når du byttes til Type-C
9. HDMI: HDMI2.0 Skjermgrensesnitt*1, støtter 1920x1080@60fps under Linux -systemet og 4096x2160@60 fps under Android TV -system

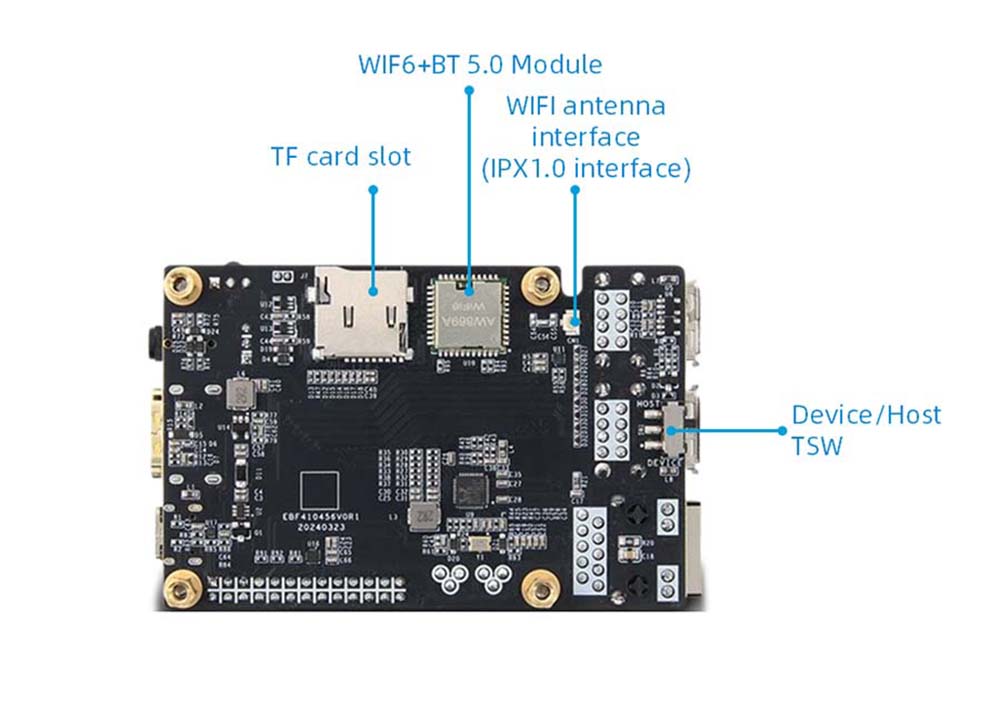

10. WiFi+Bluetooth: Onboard Support 2.4G/5.8G Dual-Band WiFi6+BLE5.0, Model: AW869A
11. TF -kortholder: SD3.0 -grensesnittet, støtter opptil 512 GB, støtter TF -kortstartssystem
12. I0 -grensesnitt: 26 Pin 2.54 Pin -grensesnitt, støtter GPIO, SPI, I2C, UART, PWM -funksjoner
13. DEBUG SERIAL PORT: Standardparameter 115200-8-N-1
14. Lyd: 3,5 mm hodetelefongrensesnitt*1;
15. Knapp: Tilbakestill knapp*1, brukerknapp*1
16. LED: Power Indicator*1; Systemindikator "1
17. Infrarød mottaker: Støtte infrarød fjernkontrollfunksjon
18. Fan Grensesnitt: Støtteinstallasjon av 5V vifte for varmeavledning
19. Størrelse: 56*85mm
