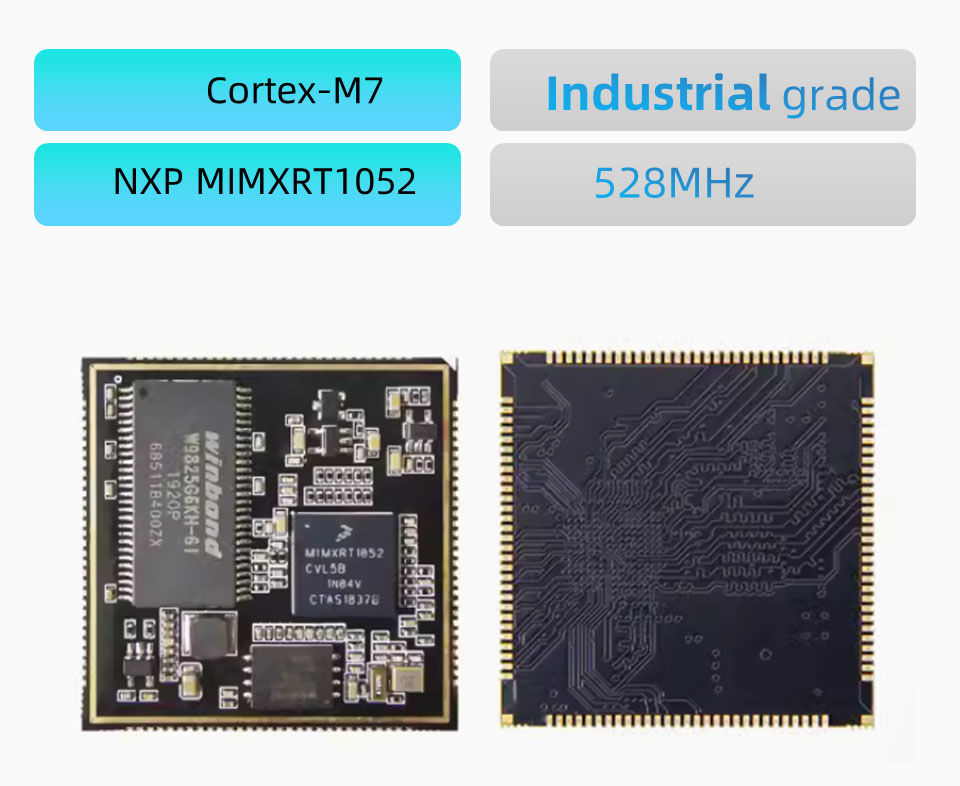

● Dette RT1052 S2 -kjerneplaten er designet basert på NXP MIMXRT1052CVL5B -prosessoren.
● Komponentene i hele brettet er laget av industrielle materialer.

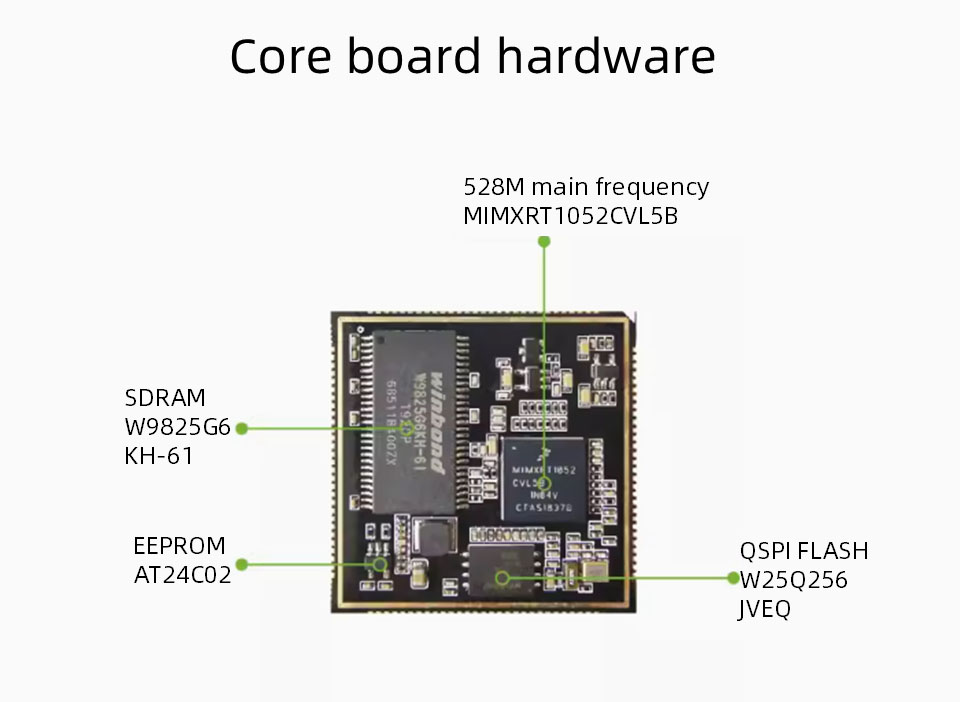

● Maskinvareressursene til kjernebrettet inkluderer
● 32MB SDRAM, 32MB Nor Flash og 256B EEPROM.
● PCB vedtar en 6-lags svart fordypningsgulldesign, med en samlet størrelse på 38*38mm, totalt 116 pinner og en pinneavstand på 1,0 mm. Bortsett fra SEMC -bussen, blir de resterende 10 pinnene på brikken alle ført ut.
Hovedbrikke: MIMXRT1052CVL5B, Cortex-M7 Kjerne, hovedfrekvens 528MHz
SDRAM: 2MB, TSSOP -pakke, merkevare -Winbond, Industrial Grade
Flash: 32MB, WSON8 -pakke, merkevare -Winbond, industriell karakter
EEPROM: AT24C02 256B
Ethernet Phy: Ingen
PCB -størrelse: 38*38mm
Strømforsyning: 3.3V
Skjolddekke: Ingen skjolddeksel
GPIO: 116 pinner, 1,0 mm pinneavstand, bortsett fra SEMC -buss, alle andre I0 blir ledet ut
Driftstemperatur: -40 ~ 85 ° C, industriell karakter

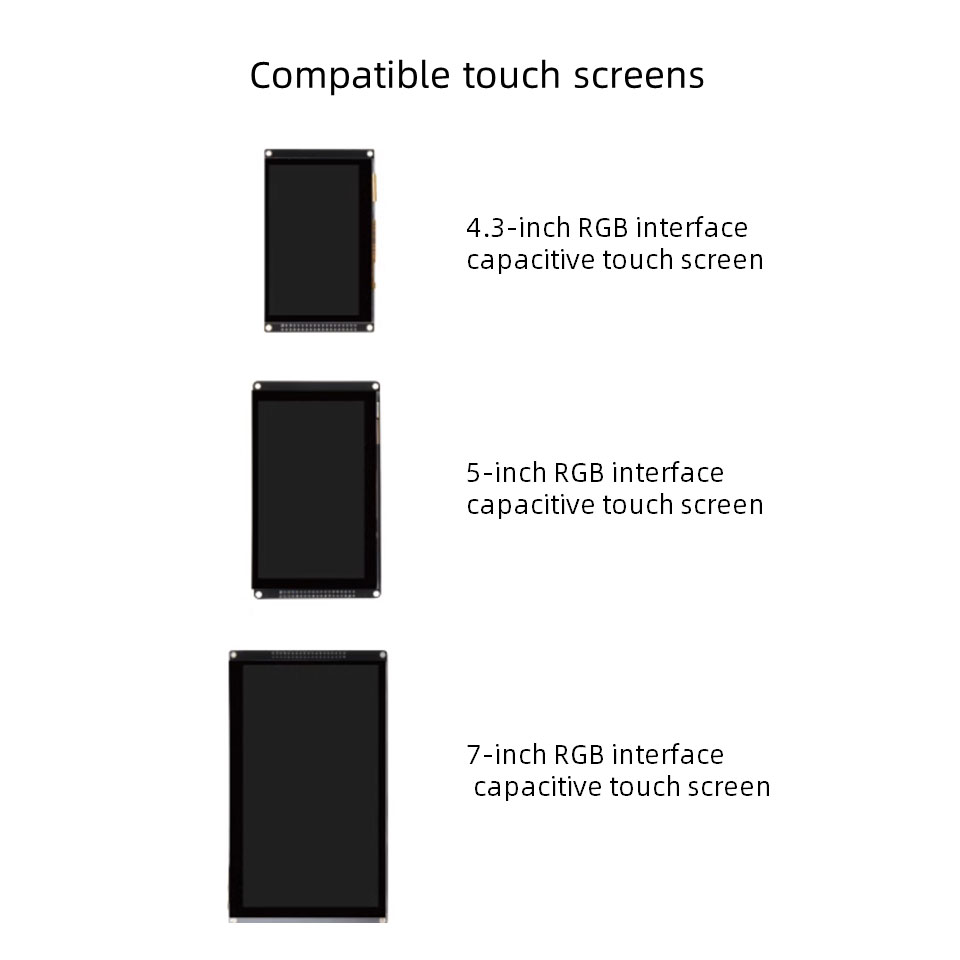

● LCD: 1 kanal
● USB: 2 kanaler, med høyhastighets phy
● SDIO: 2 kanaler
● I²C: 4
● SPI: 4
● UART: 8
● Sai: 3
● ADC: 2 (16 kanaler hver), 12bit
● PWM: 4
● JTAG: 1 kanal
● SPDIF: 2 kanaler
● Kan: 2
● Merk: Ovennevnte data kan brukes på nytt, vennligst se Core Board Pin -beskrivelsen som referansedesign
Merk: Styret kan tilpasses med en minimumsordre på 500
