TP-RV1106-styret er hovedsakelig rettet mot produsenter og innebygde inngangsnivåutviklere, og kan brukes til utvikling innen en rekke felt som smarthus, sikkerhetsovervåking, industriell automatisering, forbrukerelektronikk, Internet of Things, Education and Entertainment.

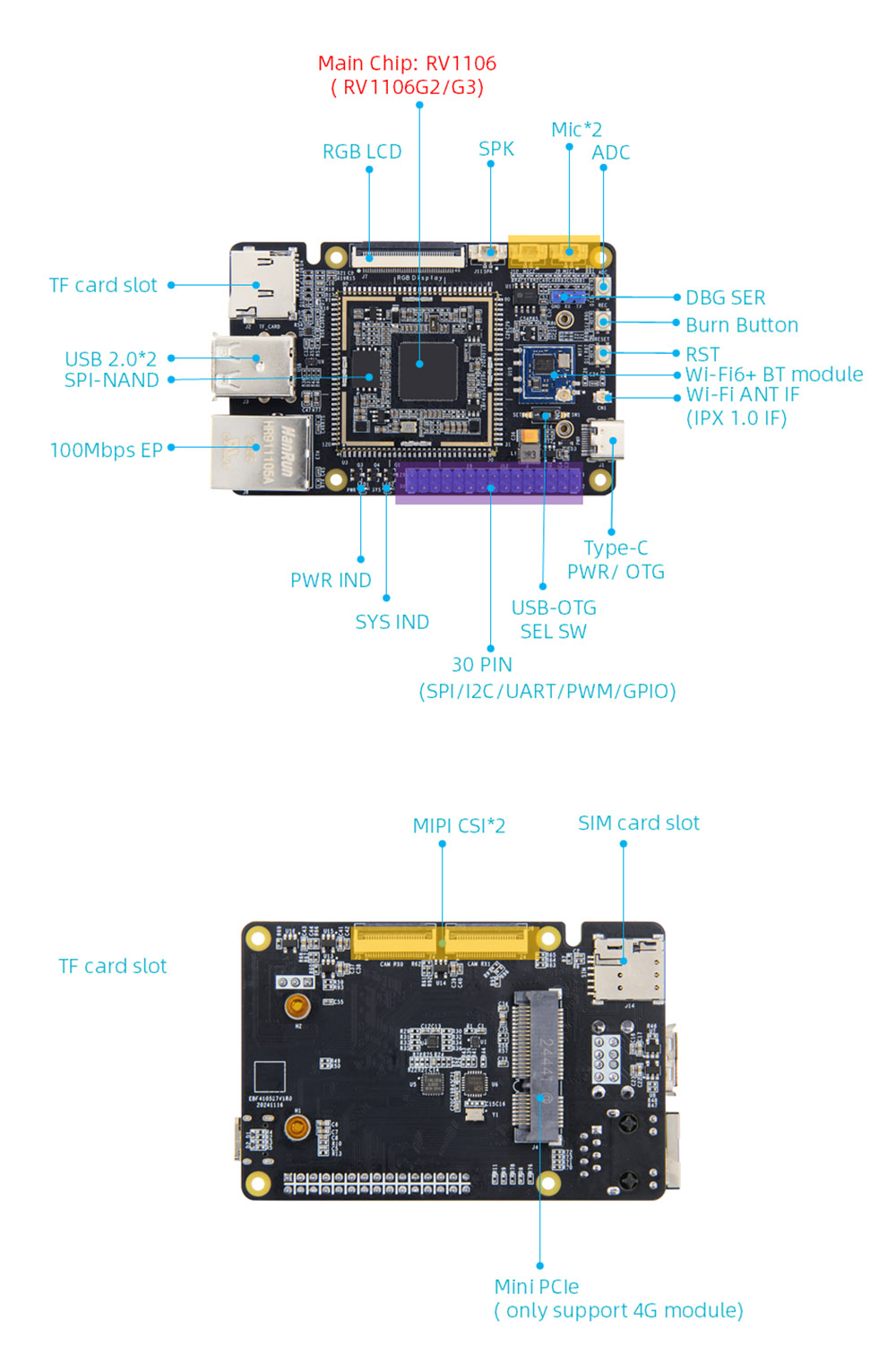

Bruk Rockchip RV1106 som hovedbrikke, med enkeltbånd WiFi6+BT5.2 Trådløs modul USB2.0 Host, 100m Ethernet, TF-kortholder, MIPI-kamera, MIC, SPK og andre perifere, 30pin konfigurerbare pinner, støtte GPIO, spi, i2c, uart, pwm-funksjon funksjon, funksjon.
Innebygd uavhengig NPU-datakraft kan nå 0.5t/1tops@int8, med kameraet kan realisere YOLO VIDEO sanntidsgjenkjenning, bildegjenkjenning og andre funksjoner.
Innebygd videokodingsmodul med lav latens, kan støtte opptil 5m@30FPS H264/H265 videokoding, 4M@60fps JPEG/MJPEG-koding, og støtter flere bitfrekvens kontrollmetoder.

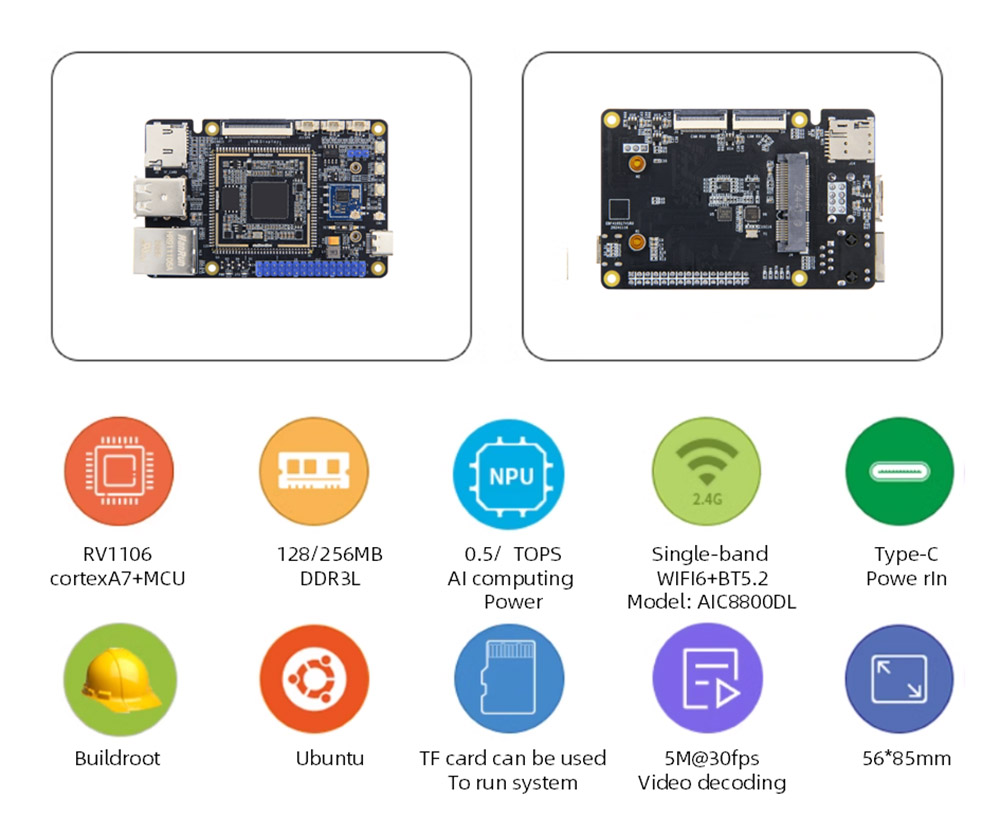

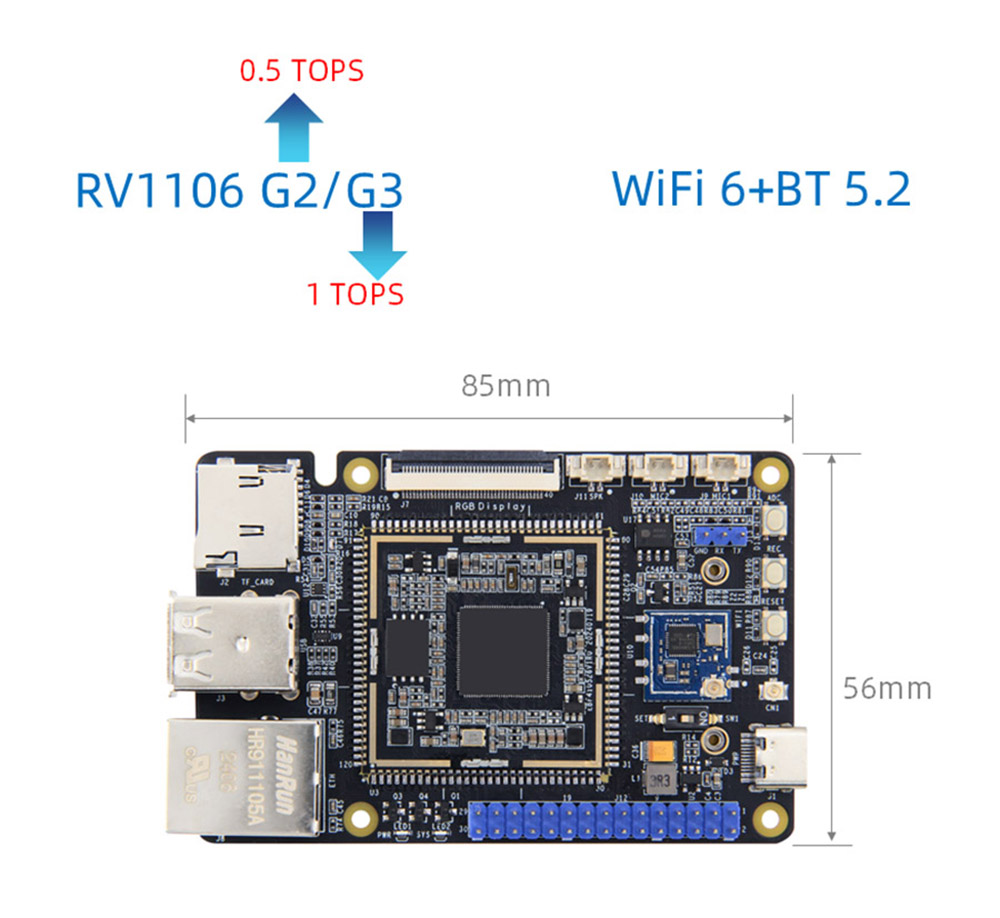

Styret gir to valgfrie minnekonfigurasjoner, med en størrelse på bare 56*85mm, lite og utsøkt, lavt strømforbruk og høy ytelse, og kan enkelt kjøre Linux -systemet.
Tilbyr BuildRoot System Image, fullstendig open source -data, opplæringsdokumenter, komplette SDK -driverutviklingspakke, PDF -skjemaer og andre ressurser for å lette brukerbruk og sekundær utvikling.

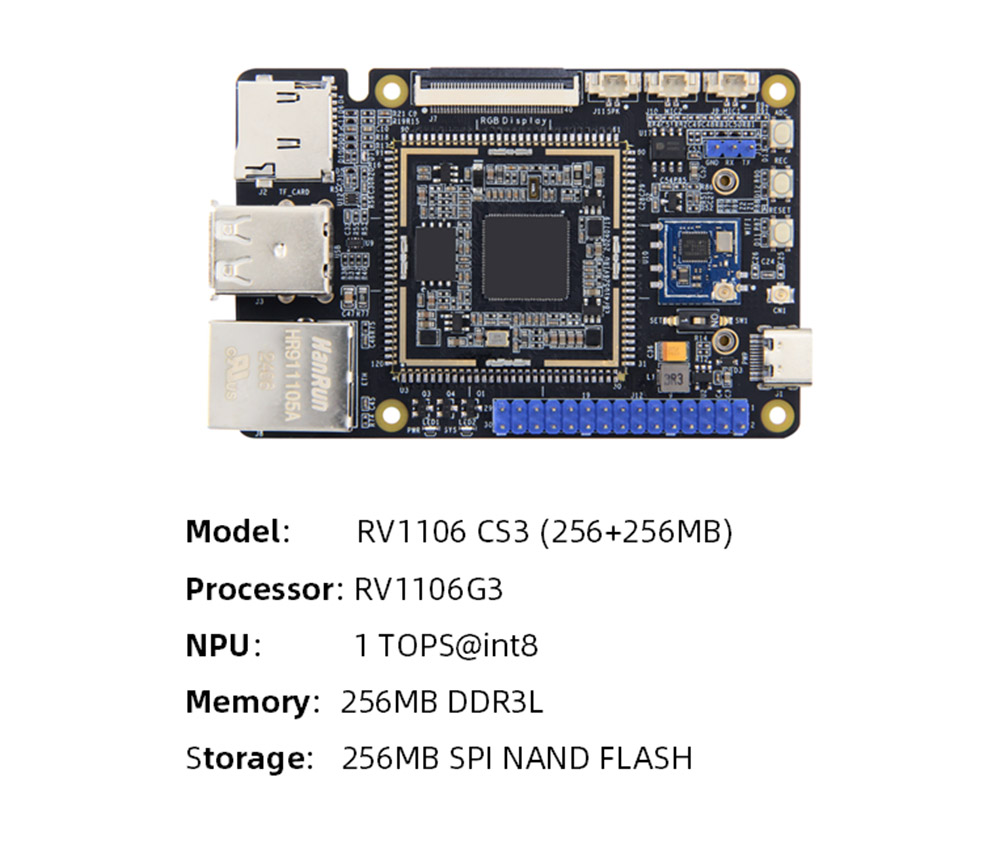

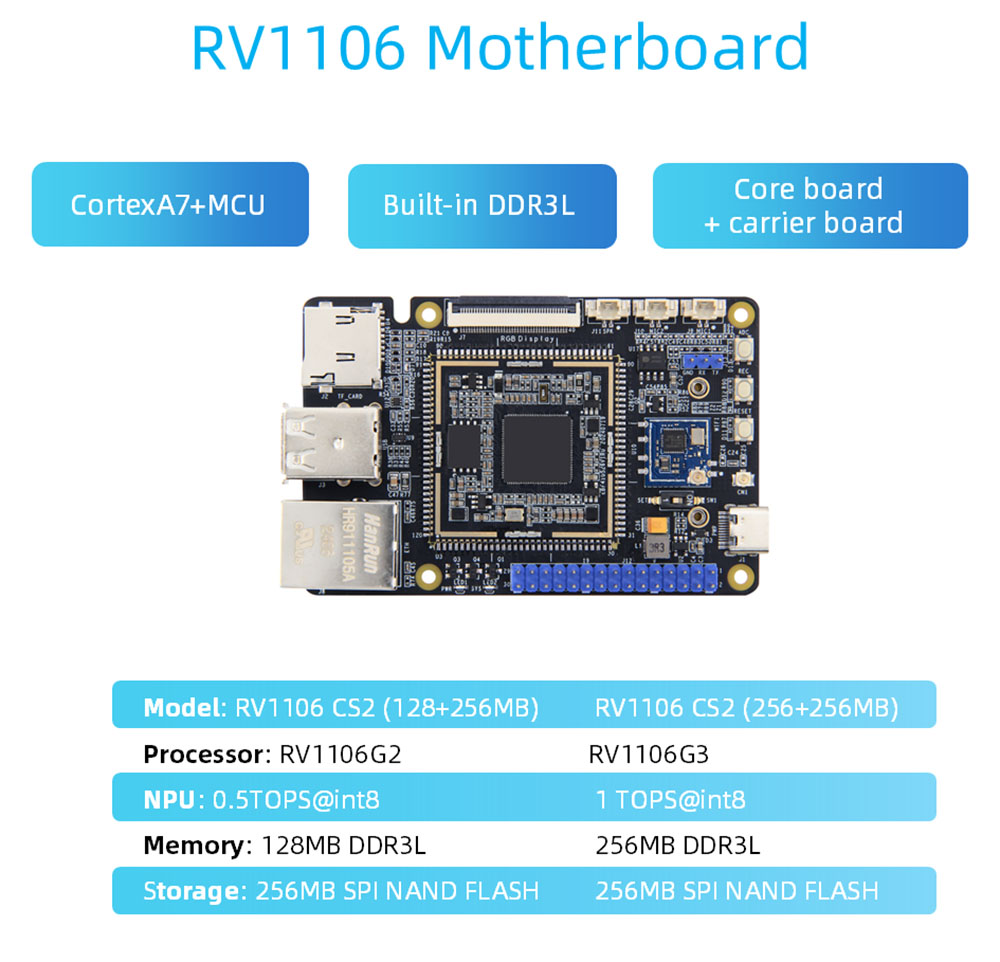

CPU: Hovedbrikke: RV1106, Cortexa7+MCU

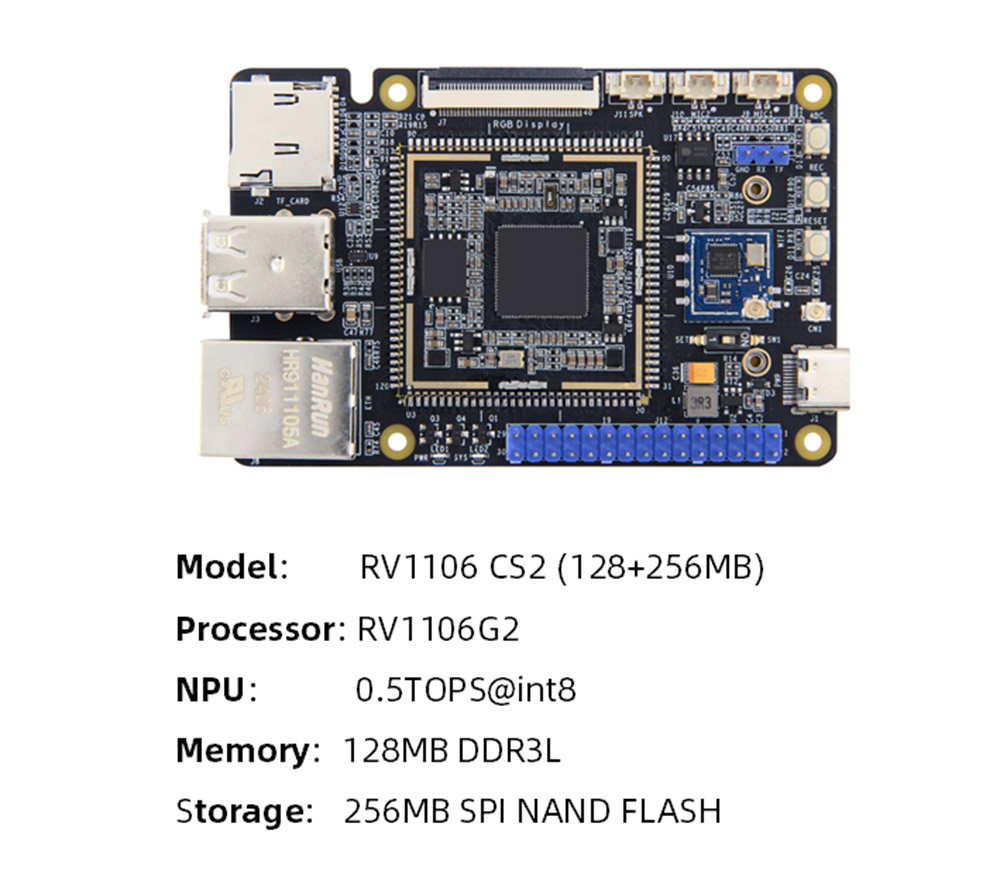

Minne: innebygd DDR3L, valgfri RV1106G2: 128MB/RV1106G3: 256MB
Lagring: Spi-nand Flash, Kapasitet: 256MB
AI Computing Power: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8

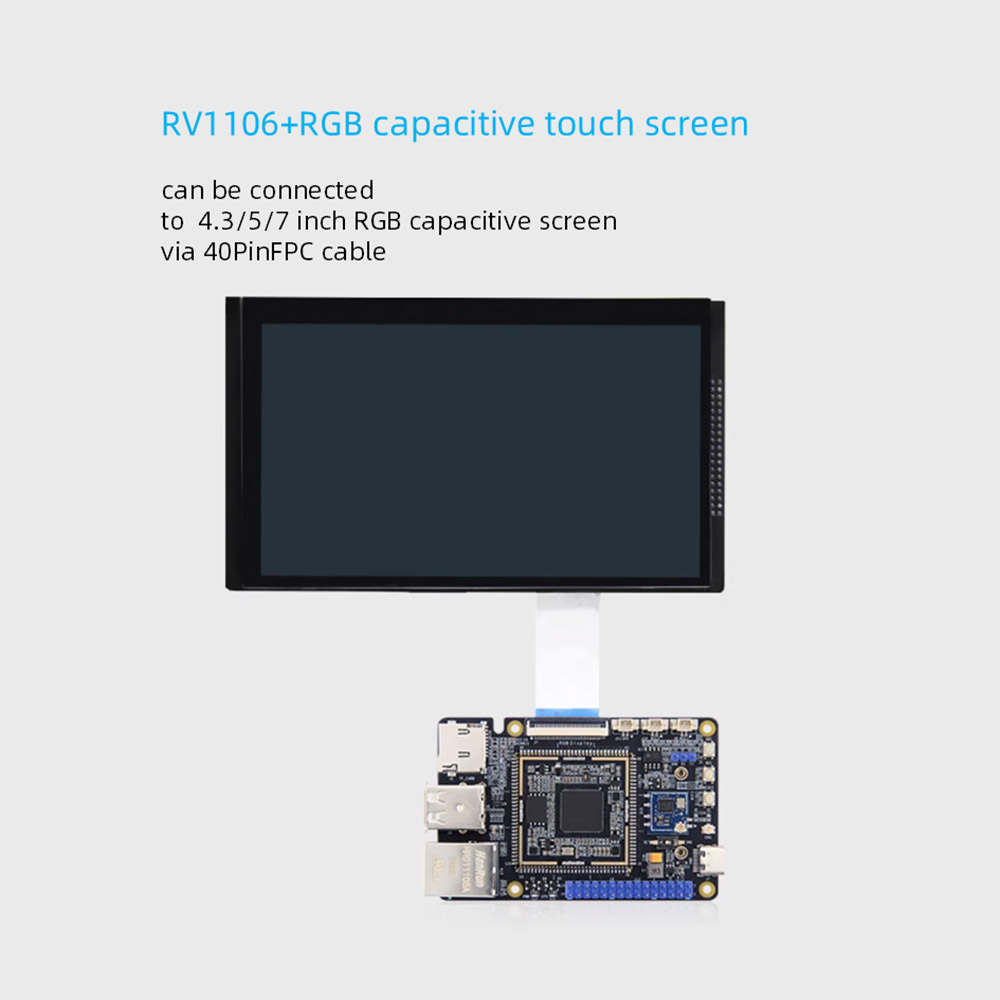

Display: 40pin FPC-grensesnitt 0,5 mm avstand, 18bit RGB-grensesnitt Timing, kan kobles direkte til vår 4,3/5/7-tommers RGB-grensesnittkapasitiv skjerm via FPC-kabel
Kamera: To 2Lanes Mipicsi -inngang
Strømgrensesnitt: 5V@1A DC-inngang, Type-C-grensesnitt, kan også brukes til å brenne bilder
Ethernet: 100m Ethernet -port*1, støtter 10/100 Mbps dataoverføringshastighet

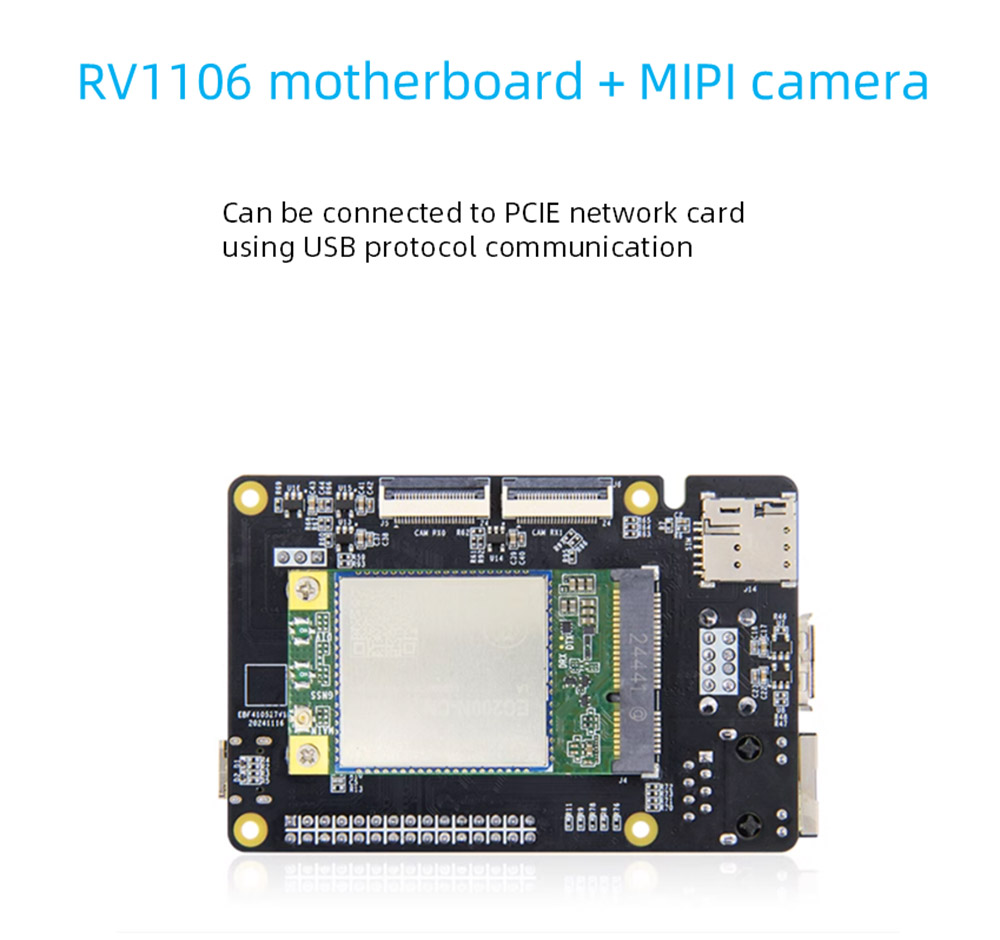

PCLE-grensesnitt: Mini-Pcle-grensesnitt*1, kan koble PCIE Network-kort ved hjelp av USB-protokollkommunikasjon
SIM -kort: SIM -kortholder*1, SIM -kortfunksjon må brukes med 4G -modul
TF -kortholder: SD2.0 -grensesnittet, støtter opptil 512 GB, støtter TF -kortstartssystem
USB2.0: USB-vertstype-A-grensesnitt*2
USB-OTG: Vert når du blir byttet til type-A, enhet når du byttes til Type-C
Valgbryter

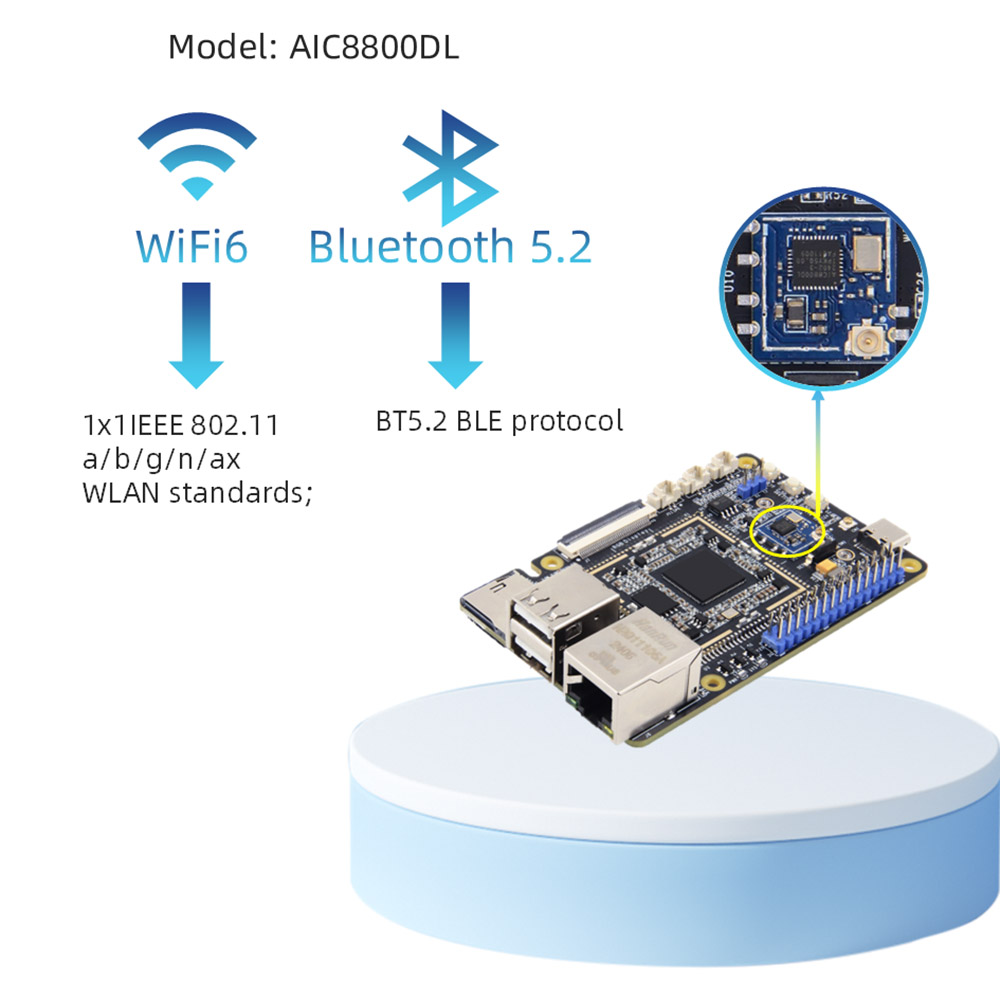

WiFi+Bluetooth: Onboard Support 2.4GWIFI6+BT5.2 BLE, Model: AIC8800DL30

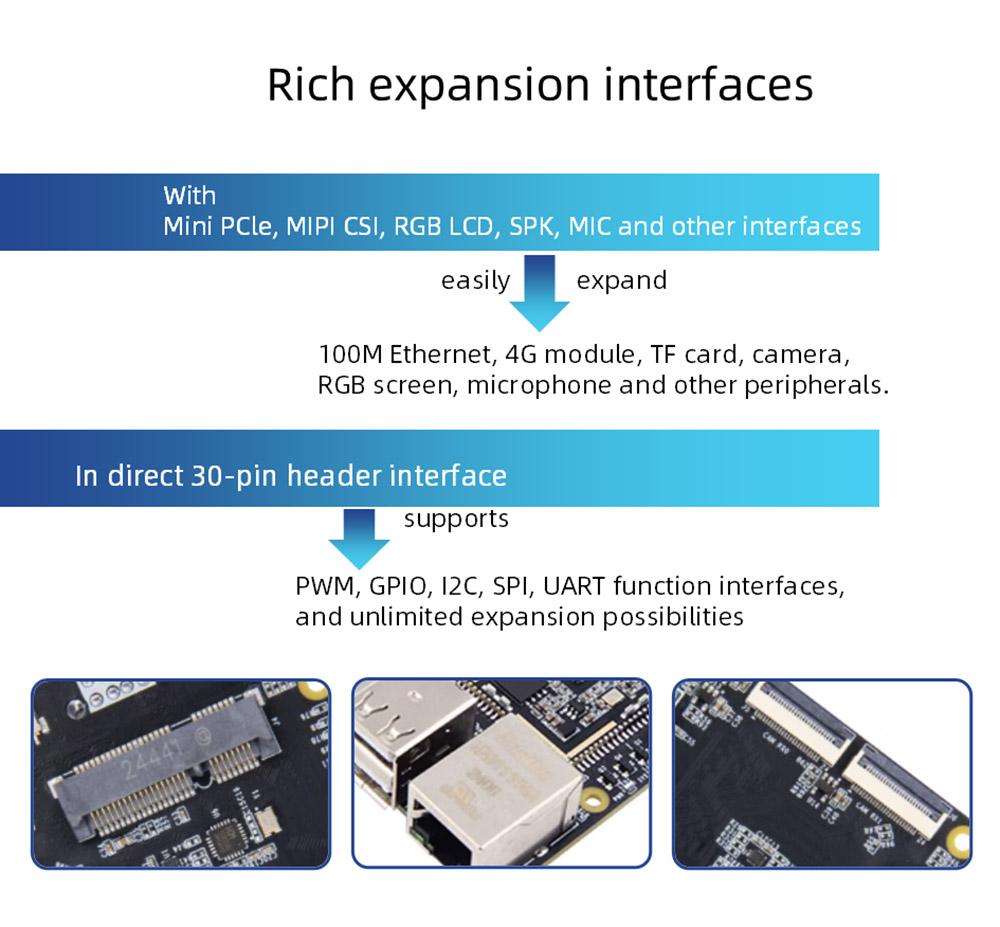

IO -grensesnitt: PIN2.54 PIN -grensesnitt, støtter GPIO, SPI, I2C, UART, PWM -funksjon
Feilsøkingsserieport: Standardparameter 115200-8-N-1
Audio: Mikrofongrensesnitt*2, Dobbeltkanals mikrofoninngang; Høyttalergrensesnitt*1, enkeltkanals SPK-avspilling (venstre kanal)
Knapper: Tilbakestill knapp*1; Brennknapp*1; ADC -knapp*1
LED: Strømindikator*1; Systemindikator*1

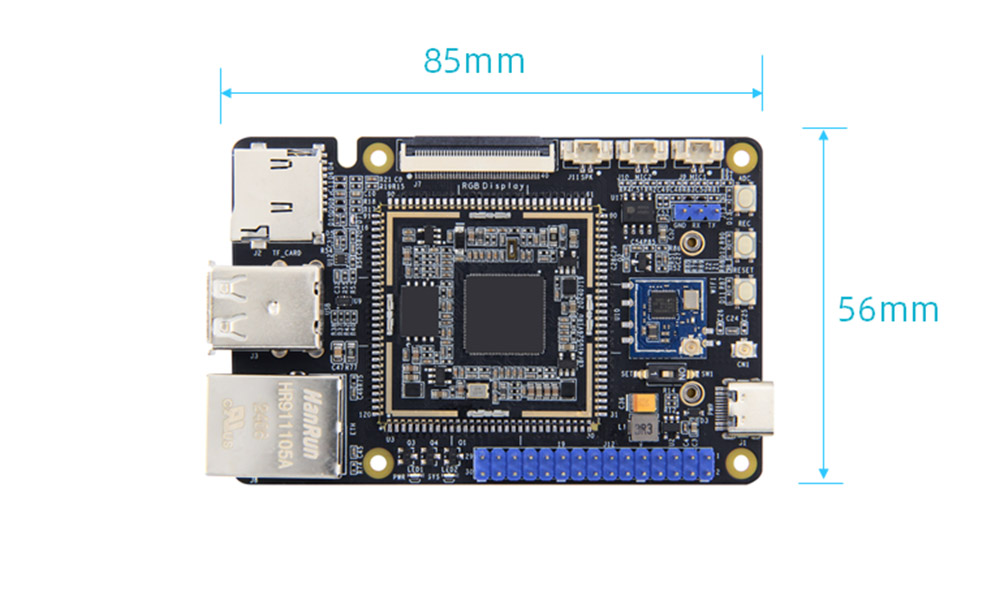

Størrelse: 56*85mm

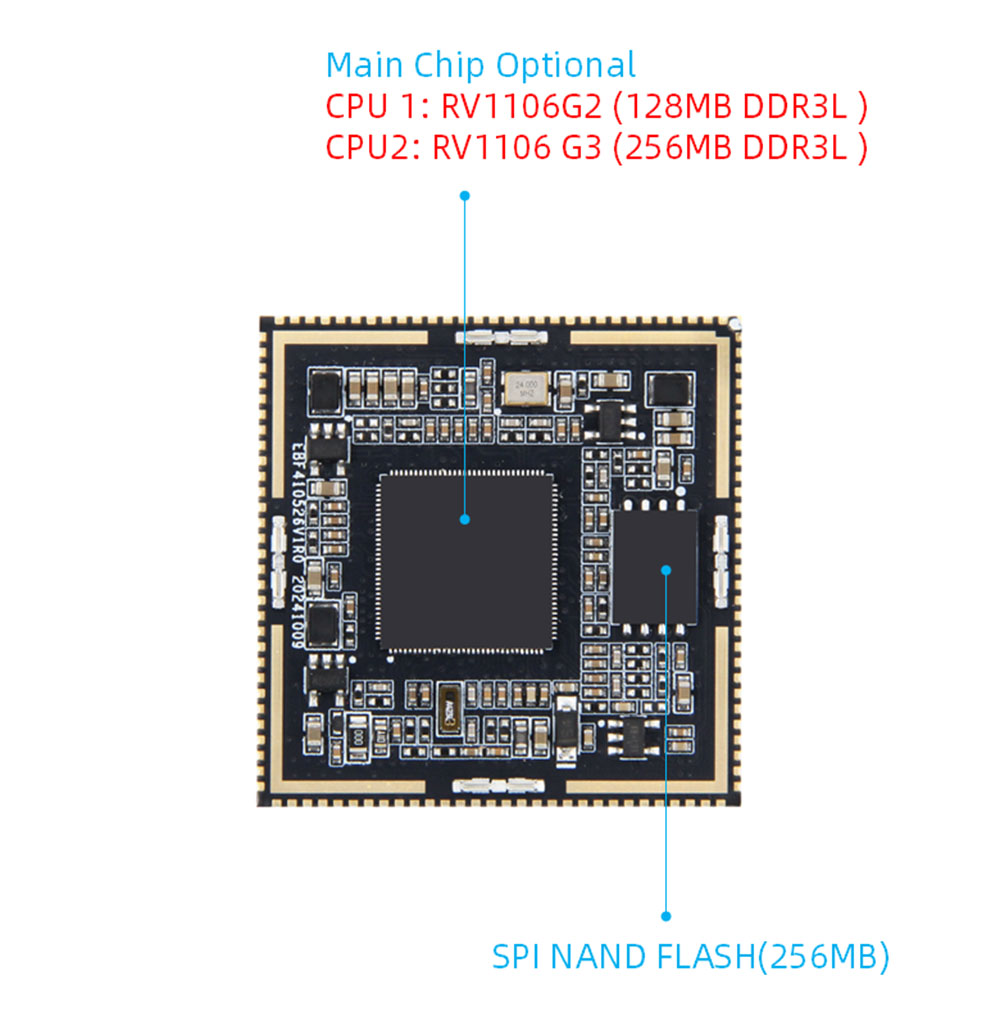

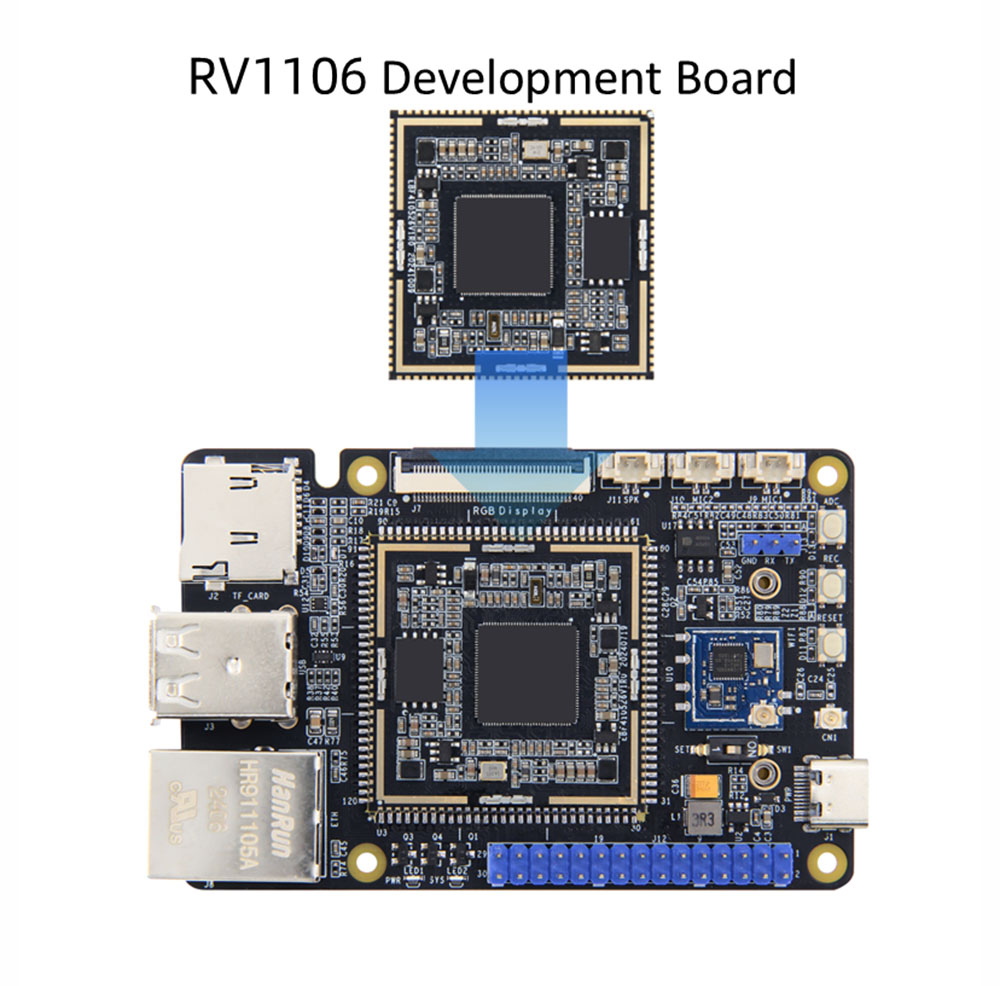

Kjernebrett maskinvarekonfigurasjon
CPU: Hovedbrikke: RV1106, Cortexa7+MCU
Minne: innebygd DDR3L, valgfri RV1106G2: 128MB/RV1106G3: 256MB
Lagring: 256 MB spinand flash
AI Computing Power: RV1106G2: 0.5tops@int8, RV1106G3: 1tops@int8
Grensesnitt: unntatt Spinand Flash, er 10 fullstendig ledet ut, inkludert 84 gpioer inkludert 1 npor reset pin og 3 USB -dedikerte pinner
PCB: 4 lag, fordypningsgulldesign
Størrelse: 35*35mm
Nettverksport: 1 100m Ethernet
Seriell port: 6
I²C: 5
SPI: 2
ADC: 1
PWM: 12
I2S: 1
USB: 1
Kamera: 2
JTAG: 1
LCD: 1
